一、项目开发背景

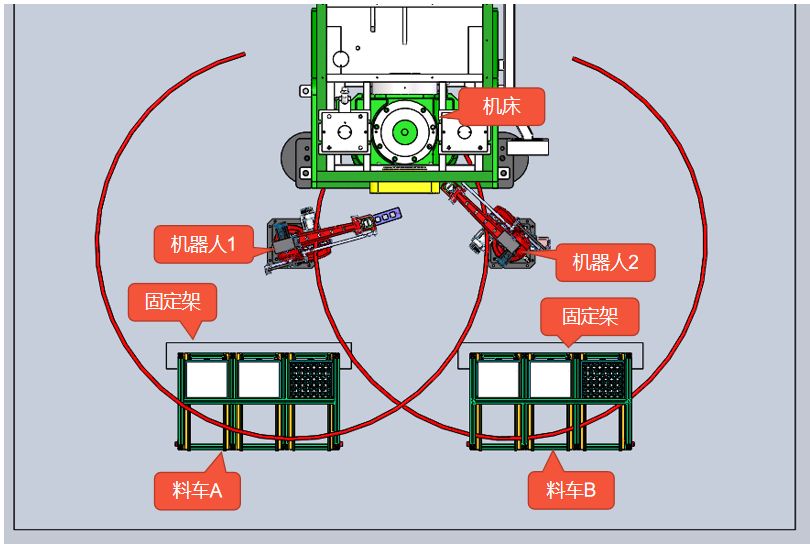

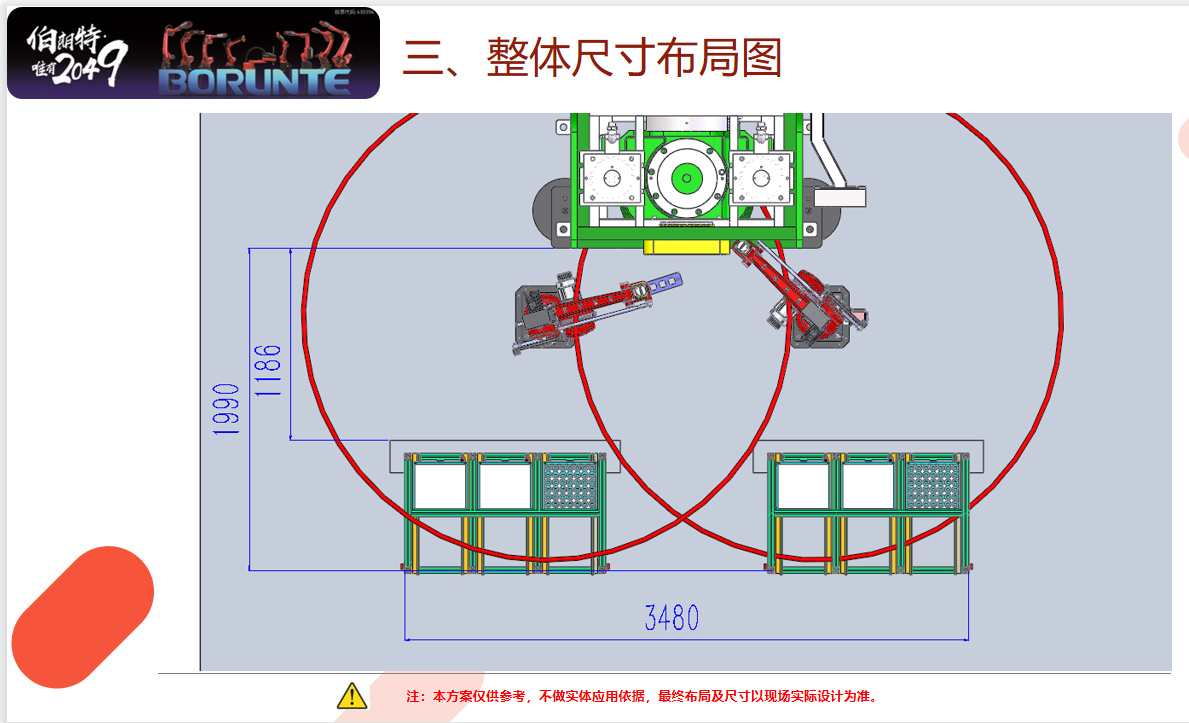

三、整体3D布局图

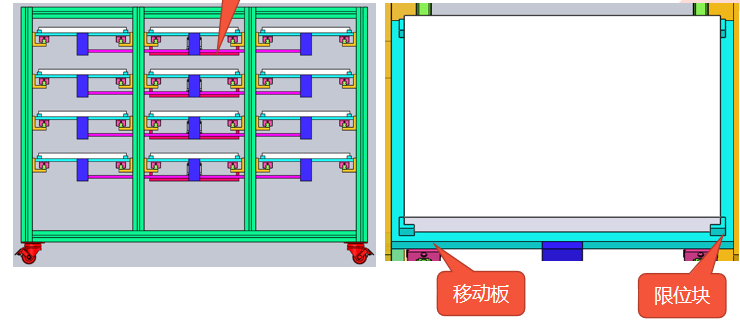

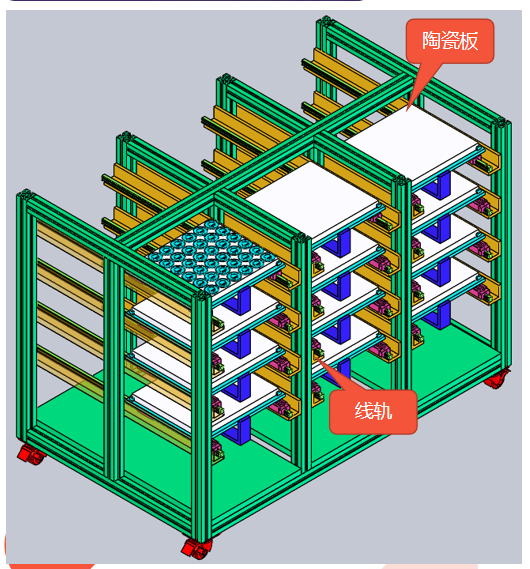

1、料车分为四层，每层3个料盘 2、移动板上有限位块，用于陶瓷片的定位 3、每层三块移动板通过连杆连接在一起 4、放料时一层层的放料，由上往下，上一层放满后，机器人顶住中间一块移动盘往后推到指定位置，此时下层料盘漏出，机器人可继续放料

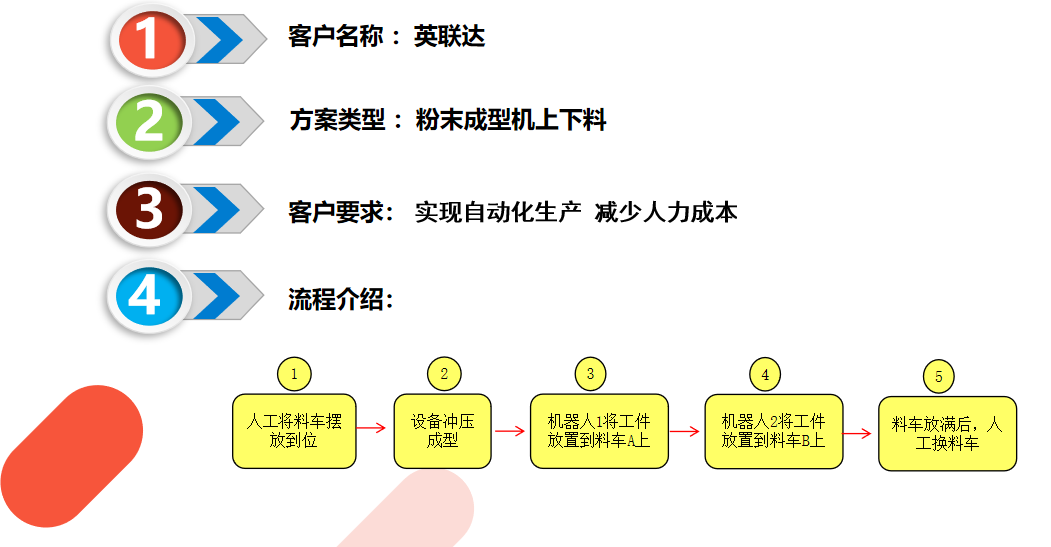

1、人工将料车A\B推到固定架上，固定好 2、机床冲压成型 3、机器人1从设备上将工件取出放置到料车A上 4、机器人2从设备上将工件取出放置到料车B上 5、料车第一层放满后，机器人将第一层整体推到指定位置，此时第二层三块陶瓷片漏出，机器人继续放料，每一层操作同第一层 6、料车放满料时，人工将料车换掉 7、完成后，机器人继续放料
备注： 1、生产周期：1pcs/5s 2、换料车周期：约60min/次
机器人参数：
设备设计技术规格： 1、使用条件：电源AC220V/380V~15A，气源气压0.55-0.7Mpa 2、设备各部件使用材料定义说明： 2.1气动组件：气缸及配件正常使用寿命可达1-3年的时间； 2.2供电部分：由断路器、开关电源等组成，形成短路保护和稳定的DC输出； 主控部分：由华成系统和驱动器组成，有利于日后的维护和固件升级； 监控部分：采用****品牌系列传感器进行各工作位置自动检测； 操作部分：采用华成触摸屏操作面板控制方便操作维护使用； 2.3机构部分：零件材料为钢材或合金铝制作，零件外观电镀或阳极防锈处理； 2.4方案包含设备： 1、六轴机器人二台（型号：伯朗特BRTRUS1510A）； 2、夹具2套（真空吸附结构）； 3、料架（若干，根据需求，至少四个，用于更换使用）； 4、固定架（2套） 如需伯朗特机器人随时咨询联系！各种规格应有尽有！
联系方式：QQ:282655962 电话：15810081282（孙先生）
