混合式步进电机110/130系列如何选型及手册
2017年9月27日

本文章主要介绍110/130系列混合式步进电机选型及行业内常规规格手册, 混合式步进电机常规的一般是从最小的20机座-130机座系列.机座就代表的是电机直径的大小,都是mm单位.电机的大小决定了输出的力矩的大小。如下表我就介绍下110/130混合式步进电机都有哪些常规规格。





110/130混合式步进电机型号


型号

相数

步距角
    °
静力矩
    n.m
电流
    A
工作电压
    AC
相电感
    Mh
相电阻
    Ω
转子惯量
    kg.cm2
机身长度
    mm
重量
    kg
110HCY137AL3S31.284.322011.918.61375.5
110HCY160AL3S31.2125.822011.50.7611.91607.1
110HCY185AL3S31.2166220191.2814.81858.8
110HCY220AL3S31.2206.8220221.2419.822011
110HCY230AL3S31.2226.8220


230
130HCY180AL3S31.2246.822010.30.824.51808.8
130HCY220AL3S31.2286.822014.90.7632.322012.5
130HCY250AL3S31.2356.822018.10.9642.525014.7
130HCY285AL3S31.2506.8220211.150.328517.8




以上就是两种机座号的步进电机参数及型号列表,根据以上参数就可以选择需要的规格了,

选步进电机主要看哪些参数呢,1,步进电机特性,转速越高力矩越小,使用转速超出300转

力矩下降比较明显,那就是考虑好使用的****转速. 2.负载的方式,各种机械改装自动化,

传动方式有好多种,最常见的丝杠,皮带,齿轮,这些 各各效率不同,3.承载重量, 只要这

三种明白了,在根据不同转速下的不同力矩,就能得出您需要选哪款电机比较合适了. 当然

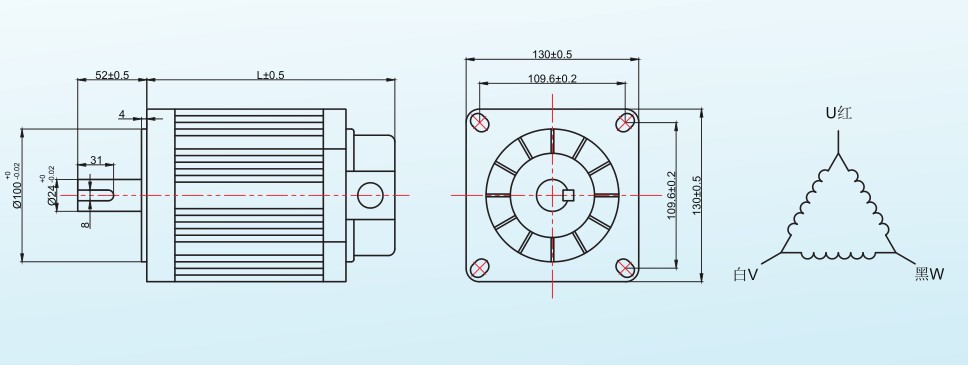

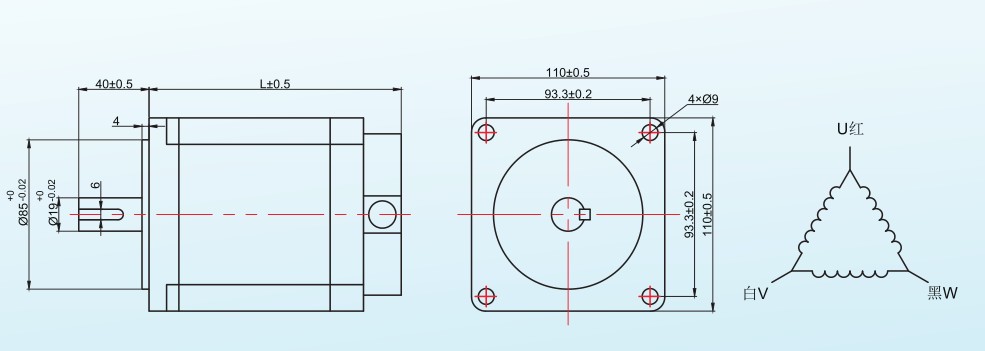

还要看您空间能不能装下这个尺寸的,下面附带以上两种电机的尺寸,以便参考:










以上就是今天给大家分享的关于110/130的电机资料及选型,更多问题,可联系

李工 手机同微信 18801063276/13391588772 qq: 928221169/ 3310468684


资料下载:


86-130S系列步进电机产品手册18801063276.pdf
