时代超群6515A驱动器接线方法(wangc)
2020年12月30日

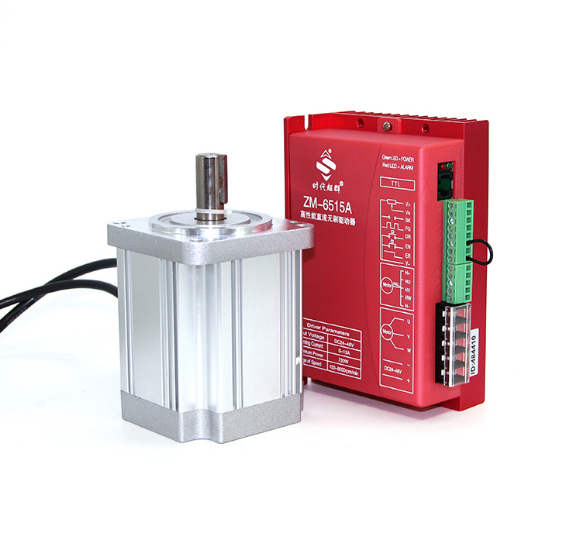

ZM-6515A 无刷直流电机驱动器是我公司推出的,针对中功率电机传动领域的高科技产品。本产品使用 大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动峰值电流在 15A 以下,电源电压在 DC18V~50V 以内(面板标称 DC24V~48V)的任意一款低压有霍尔或无霍尔的三相直流无刷电 机,并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的 电气自动化控制领域。 功能概述 本产品可以实现以下功能: (标准出厂默认设置为方波有霍尔开环模式) 1. 方波有霍尔速度开环运行 2. 方波有霍尔速度闭环运行 3. 方波无霍尔速度开环运行 4. 方波无霍尔速度闭环运行 5. 恒扭矩开环模式运行 (严禁长时间超负荷运行) 6. 恒扭矩闭环模式运行 (严禁长时间超负荷运行)

如何控制电机调速?下图红框可外接电位器调速,VSP端口为调速信号端口



如何控制正反转?下图红框端口短接,即可控制正反转


如何控制电机启停?下图红框端口短接,即可控制正启停


如果短接以后不转,那么多半是没有外接电位器,按照如下操作就可以了


就是吧5V和VSP短接,这样有一个控制信号电压,电机就可以转了。或者直接外接一个电位器即可。

如何控制电机制动?下图红框端口短接,即可控制制动停止




时代超群工控直销为您服务 16633216372 王工
