60BL120S25-3130TF9克服了第一代无刷电机的缺陷(wangc)
2020年11月6日

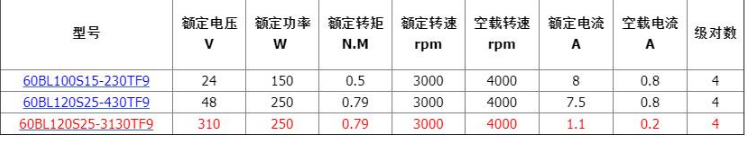

60BL120S25-3130TF9直流无刷电机和驱动器主要功能参数



直流无刷电机由电动机主体和驱动器组成,是一种典型的机电一体化产品。 无刷电机是指无电刷和换向器(或集电环)的电机,又称无换向器电机。早在十九纪诞生电机的时候,产生的实用性电机就是无刷形式,即交流鼠笼式异步电动机,这种电动机得到了广泛的应用。但是,异步电动机有许多无法克服的缺陷,以致电机技术发展缓慢。上世纪中叶诞生了晶体管,因而采用晶体管换向电路代替电刷与换向器的直流无刷电机就应运而生了。这种新型无刷电机称为电子换向式直流电机。

可配套驱动器与调试板

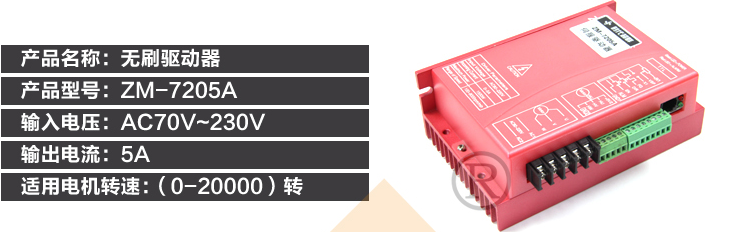

ZM-7205A直流无刷电机驱动器是我公司****推出的,针对中功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在5A以下,电源电压在V AC70V~230V以内(面板标称AC80V~220V )的任意一款低压有霍尔或无霍尔的三相直流无刷电机,并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。

主要特点:

可外接速度显示板,显示转速;也可以接电脑,用来设置驱动器参数;

电流速度双闭环设计,低速力矩大,运行平稳;

高力矩高转速输出,转速达20000rpm/min; (根据用户电机而定)

调速方式:外接PWM调速或外接电位器调速;

有EN(使能)、DIR(方向)、X1(刹车)信号控制端;

可输出测速脉冲FG, (光电隔离,门极输出);

可输出报警信号ALM供用户检测(光电隔离,门极输出);

具有过流、过压、欠压、风扇控制、霍尔传感器相位出错、马达堵转等保护功能。






直流无刷电机是同步电机的一种,也就是说电机转子的转速受电机定子旋转磁场的速度及转子极数(p)影响:n=60.f / p。在转子极数固定情况下,改变定子旋转磁场的频率就可以改变转子的转速。直流无刷电机即是将同步电机加上电子式控制(驱动器),控制定子旋转磁场的频率并将电机转子的转速回授至控制中心反复校正,以期达到接近直流电机特性的方式。也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。





1、初次使用该驱动器,如何能尽快.上手?
正确接好电源线、电机线、霍尔线后,外接电位器缓慢加速,电机正确
转动后,再依次测试使能、方向等功能。如对本产品不熟,初次使用应
做好测试后,再安装到实际场合使用。
2、电源接反有何影响?
会立即烧毁驱动器。
3、上位控制信号电压
调速信号
电压为5V,超过此电压会导致驱动器烧毁。

4、驱动器长时间工作后外壳比较热,正常吗?
正常,在常温下,长时间工作外壳达到90度不会对性能有影响。
5、电源指示灯亮,但电机不转且抖动,是什么原因?
可能是相线与霍尔线有错误,请按照电机说明书正确接线后重新通电测
试。
6、用此驱动器,能否将我的电机转速调到6000 ?
无刷电机的转速是由电机本身的参数决定的,驱动器能将电机转速
