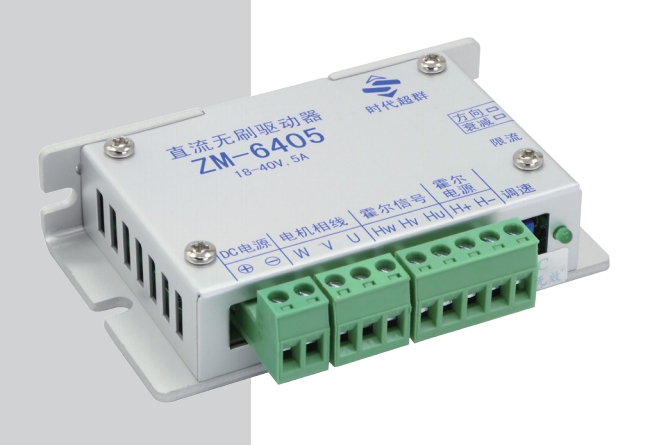

ZM-6405 高性能直流无刷驱动器(wangc)
2020年10月29日



ZM-6405 是我公司基于**** BiCD 工艺集成电路开发的高性 能直流无刷控制器 ( 驱动器 ),具有体积小、发热低、可靠性高、 寿命长、易于使用等特点。高集成度高可靠性无刷直流 (BLDC) 电机控制器 ,三相全桥,PWM 斩波方式 ,闭环稳速,大负载时电机仍能保持转速 ,纯硬件设计,高速度,高抗干扰能力 ,周波限电流方式,保护更加精确快速 ,低发热,大功率.


主要功能:

欠电压 ( ≤ 13V)、过热 ( > 150℃ ) 自动保护 ,堵转 6 秒自动保护 ,霍尔错误保护 ,输出限流线性可调:0.5-5A ,支持内置电位器 ,带有使能功能 ,具有缓启动功能,避免电流过冲,有效保护电机

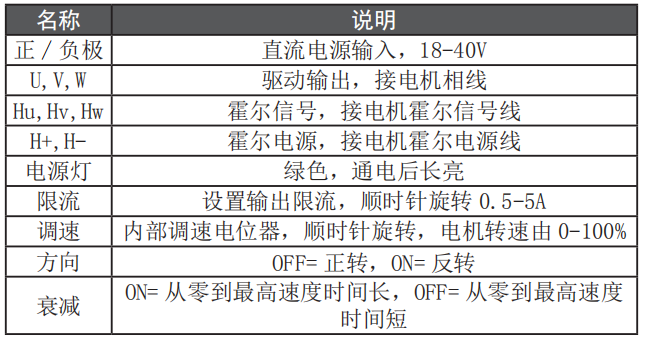

接口定义:



限流说明 :

调速方式示意 本控制器采用输出限流方式,有效避免 因启动或负载加大时电流过大导致工作异常。 实际使用时请根据电机参数设置输出限流值。调速电位器顺时针由低旋转至****,电 机转速由 0-****。

方向控制:

当使用外部方向控制时,必须确保驱动器侧面的“方向” 拨码为 OFF; 方向拨 w 码闭合,电机反向转动 ; 方向拨码断开, 电机恢复正向转动。 注意,必须电机在停止状态下才能改变方向拨码状态。

保护恢复:

本控制具有多重保护功能,在保护功能起作用后可采取正确 方法解除保护。 1. 欠压保护,驱动器供电电压低于 13V 时驱动器进入保护状态。 解除此保护请先断电,将电源电压调高至 18V 后再通电。 2. 堵转保护,当电机堵转达到 6 秒后驱动器会关断输出并进入 保护状态,此时应尽快将使能置低或关闭电源,待电机堵转问题 解决后再重新通电。 3. 霍尔错误保护,驱动器检测到霍尔错误后会关断输出并进入 保护状态,此时应尽快将使能置低或关闭电源,排除霍尔错误后 再重新通电。 注意,为避免勿保护情况发生,在不需要电机转动时,请 将使能置低或将调速降至最小 ( 电位器拧至****、模拟电压降至 0V,PWM 降至 0%)
