光电传输控制器CM35L(wangc)
2020年10月26日

    CM35L智能多轴步进伺服控制器是本公司新研制的运动控制器采用高性能 32 位 CPU,驱动装置采用细分步进电机或者伺 服电机,配备液晶显示器,全封闭触摸操作键盘,系统具有高可靠性,高精度,噪音小,操作简单等等特点。

主要功能

自动:自动运行、空运行、单步运行  手动:电机正反转、回程序零、回机械零、输出控制  程序:程序的编辑,读入、删除、保存  参数:系统参数、系统自检、IO 设置、用户及厂商密码管理等  外部手动:控制电机正反转,启动、暂停、报警、急停等  指令丰富:20 条控制指令  USB:可以直接用 USB 线对系统进行供电,方便开机画面及程序的传输,学习与操作  隔离 IO 口:带有与系统隔离的输入输出口,输出口能力最大可到 1A  背面直接出端子接口:减少转接板,背面端子可以直接接线,清晰方便并且节省成本



系统组成

控制系统主要由以下几部分组成:

高性能、高速度 32 位

液晶显示器(分辨率:192×64)

专用运动控制芯片(信号输出为:5V 脉冲+方向)

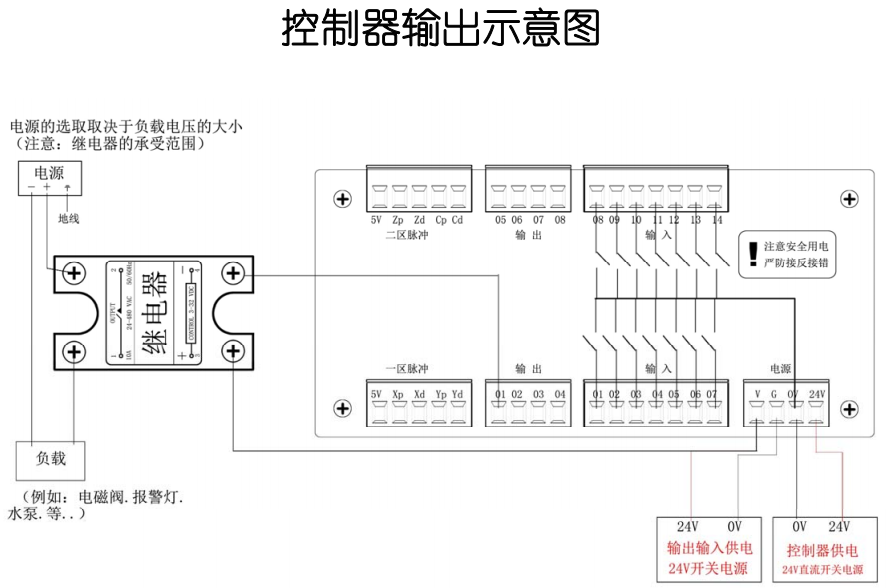

输入/输出(14 路光电隔离 24V 输入,8 路光电隔离 24V 输出,单通道额定 500mA)

最大程序行 480 行

触点按键阵列(28 键)

技术指标

最小数据单位:0.001mm

最大数据尺寸:±99999.999mm

快速运动限速:9000mm/min(当脉冲当量为 0.001mm 时)

加工速度限速:9000mm/min(当脉冲当量为 0.001mm 时)

脉冲输出频率:150KHz

控制轴数:1-4 轴(X,Y,Z,C)

联动轴数:X,Y,Z,C 轴可做直线插补,X,Y 可做圆弧插补

电子齿轮:分子:1-99999,分母:1-99999

系统主要功能:自动、手动、程序、参数、自检、设置等

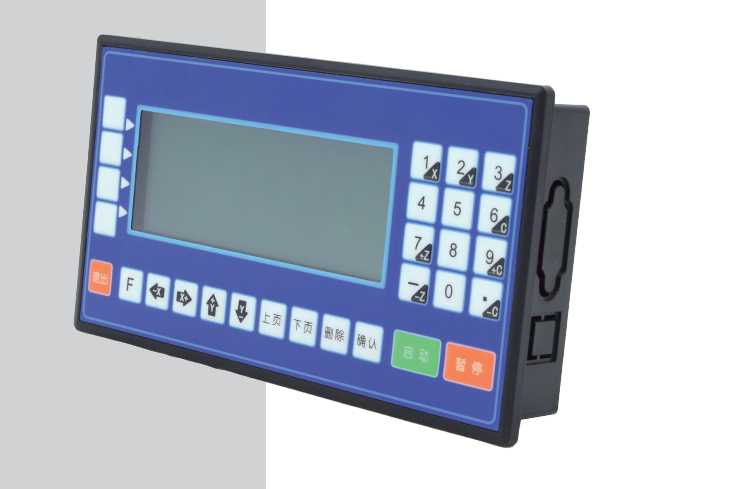

外观及面板

外形尺寸:长×宽×厚 172×94×48mm

嵌入口尺寸:长×宽 162×84mm,前面板厚 4mm
