DM542两相混合式步进驱动器wangc
2020年11月5日

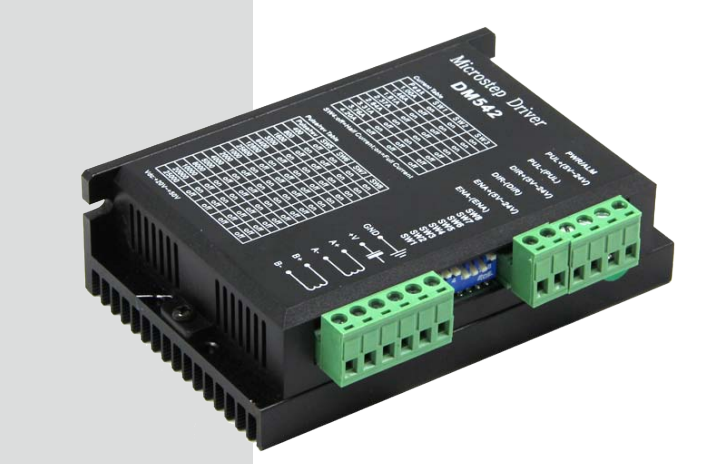

    DM542 是我公司自主研发的高性价比的细分驱动器,特别适 合大批量低成本用途,同时具有优越的性能。由于采用了三态控 制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显 改善。此驱动器的细分多达十五种,SW4 可设置静止半流,极大 地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也 明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面 上的驱动器相比有较大竞争力和吸引力。微信图片_20201022142815.png

    电机的相线请勿接错 , 区分四线步进电机方法: ( 将电机 的任意两条线接在一起,此时用手拧电机有阻力,则这两条线是 同一相 , 可接在驱动器 A+、A-;另外两条线短接仍然有阻力, 则将这两条线接在 B+ B-)。

产品特点:

低价格,高速力矩大

供电电压可达 50V

输出电流峰值可达 4.2A

三态电流控制技术电机发热低

静止电流自动减半 0.4S 减小为 60%

可驱动 4,6,8 线两相步进电机

光隔离差分信号输入,脉冲****响应频率****可达 200KHz

细分精度 2,4,5,8,10,16,20,25,32,40,50,64,100,125,128 可选

外形尺寸小巧(118×75.5×34mm)

电流设定方便,八档可选

4 位拨码,共 15 档细分

具有过压、短路等保护功能

双极恒流 PWM 驱动输出

适合各种中小型自动化设备和仪器,例如:雕刻机、医疗蠕动泵、 打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备 等。在用户期望小噪声、高速度的设备中应用效果特佳。

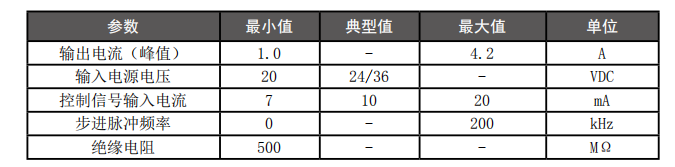

电器指标

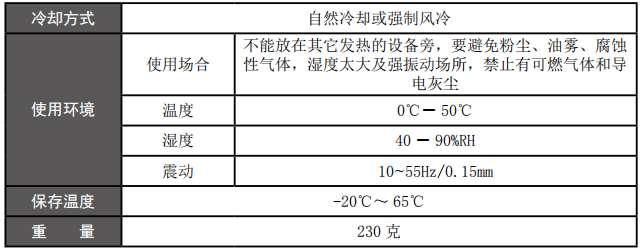

使用环境及参数






机械安装尺寸图





电机选配

1 确定负载转矩,传动比工作转速范围 T 电机 =C(Jε+T 负载) J:负载的转动惯量 ε:负载的最大角加速度 C:安全系数, 推荐值 1.2-1.4 T 负载:最大负载转矩,包括有效负载、摩擦力、传动效率 等阻力转矩

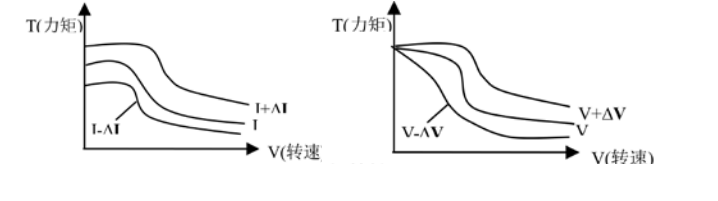

2 电机输出转矩由哪些因素决定 对于给定的步进电机和线圈接法,输出扭矩有以下特点: ·电机实际电流越大,输出转矩越大,但电机铜损(P=I2R) 越多,电机发热偏多; ·驱动器供电电压越高,电机高速扭矩越大; ·由步进电机的矩频特性图可知,高速比中低速扭矩小。


电机接线

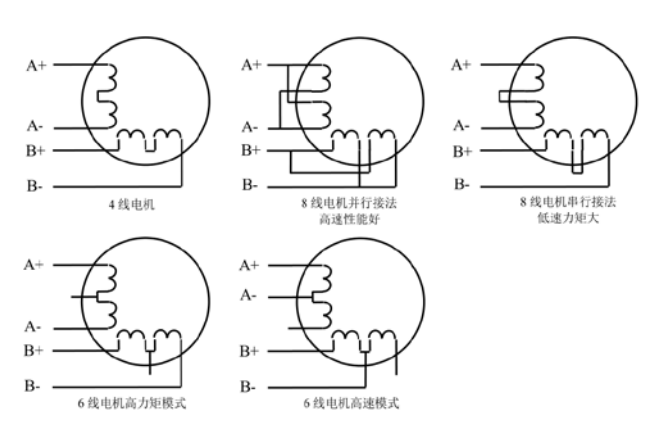

     对于 6、8 线步进电机,不同线圈的接法电机性能有相当大的差别,如下图所述:微信图片_20201022153713.png

关于DM542其他问题可联系楼主:
