伺服驱动器接线wangc
2020年11月16日

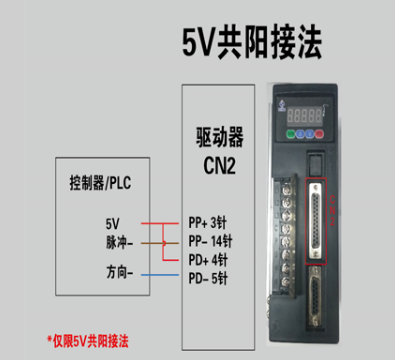

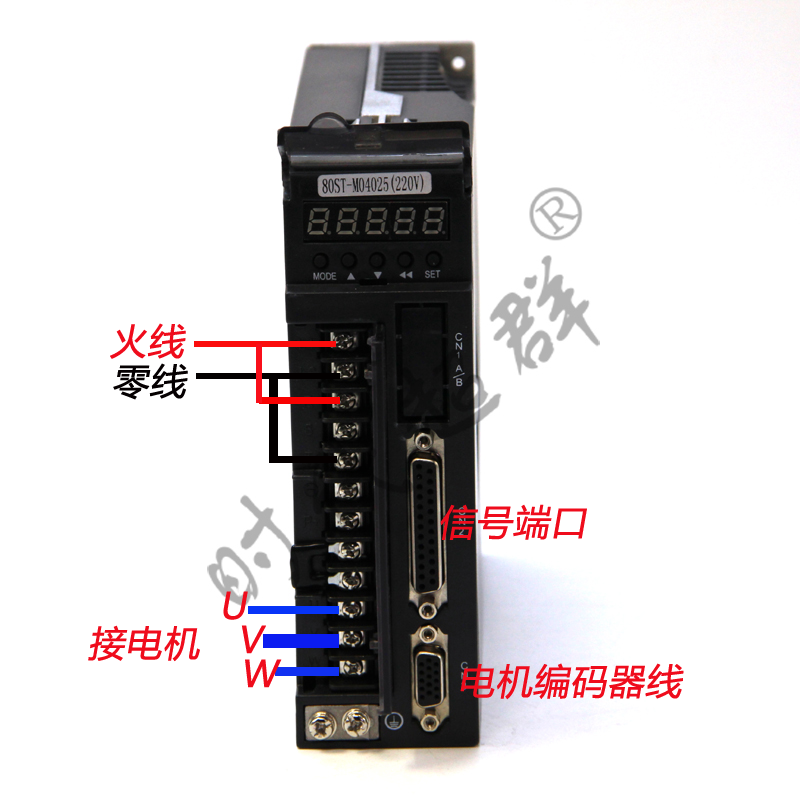

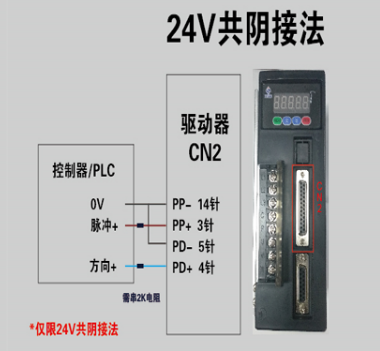

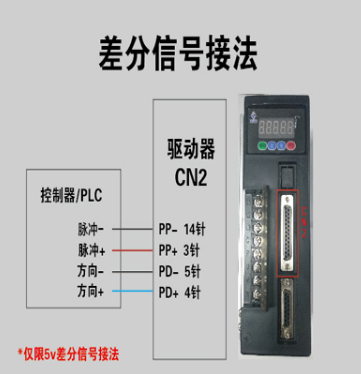

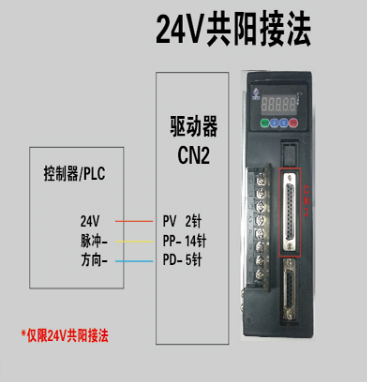

        接线包括主电路接线和控制电路接线。主电路包括R、S、T三相线和U、V、W与电机的zhi接线,到PLC连接驱动器的CN1(有些驱动器包括CN1A和CN1B),编码器与CN2连接。难点是PLC输出线路与中继端子台的接线,要根据设计要求来接。



接线材料依照电线规格使用。 电缆长度,指令电缆 3m 以内,编码器电缆 20m 以内。 220v 驱动器电源 L1、L2、L3 电源接线是否正确,请勿接到 380V 电源上。  380v 驱动器电源 R、S、T 电源接线是否正确,请勿接到 220V 电源上,否则电机运转不正常。 控制电源 L1,L2 必须正常接入,否则驱动器无法开机运行。 电机输出U、V、W端子相序,必须和电机相应端子一一对应。若接错,电机可能不转或飞车, 损坏驱动器。不能用调换三相端子的方法来使电机反转,这一点与异步电机完全不同。 必须可靠接地,而且单点接地。  装在输出信号的继电器,其吸收用的二极管的方向要连接正确,否则会造成故障无法输出信号。 为了防止噪声造成的错误动作,请在电源上加入绝缘变压器及噪声滤波器等装置在同一配线管 内




工作环境温度:0~40℃;工作环境温度:80%以下(无结露)。  贮存环境温度:-40~50℃;贮存环境湿度:80%以下(无结露)。 振动:0.5G 以下。 通风良好、少湿气及灰尘之场所。  无腐蚀性、引火性气体、油气、切削液、铁粉等环境。  无水汽及阳光直射的场所。 安装方法  水平安装:为避免水、油等液体自电机出线端流入电机内部,请将电缆出口置于下方。  垂直按装:若电机轴朝上安装且附有减速机时,须注意并防止减速机内的油渍经由电机轴渗入 电机内部。 电机轴的伸出量需充分,若伸出量不足时将容易便电机运动时产生振动。  安装及拆卸电机时,请勿用榔头敲击电机,否则容易造成电机轴及编码器损坏。
