时代超群无刷电机驱动器ZM-6505A接线图解(wangc)

2021年4月24日

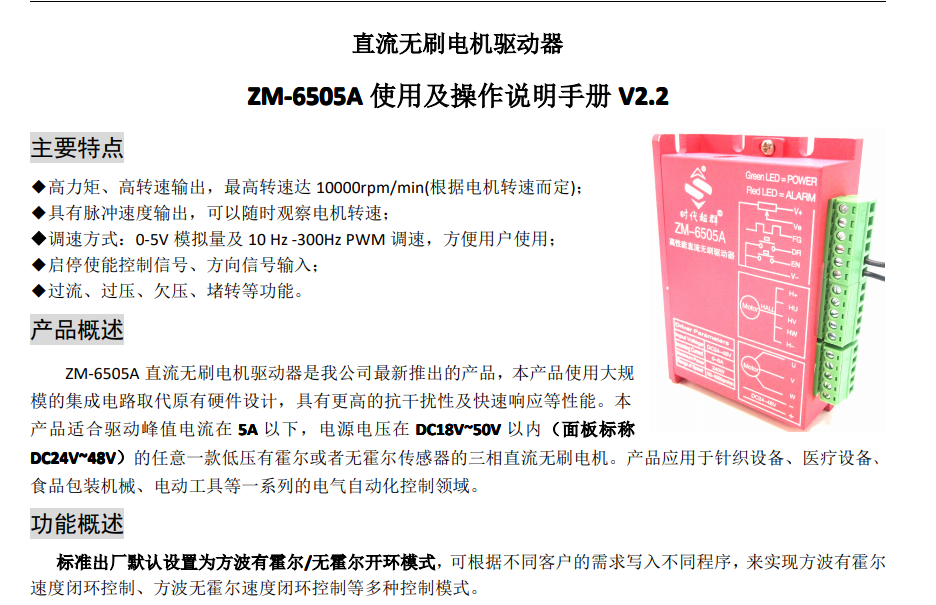

可驱动48V以内低压系列直流无刷电机

接线方法如下图！注意一根线都不能接错！

下面是控制电机的启停，按照下图为例，通电就会以额定速度运转！ V+ Ve

怎么控制电机的转速呢？看下图！同样的方法，把电位器3根线分别对应驱动器的V+ VE V- 通电后拧电位器就可以控制转速了！！

怎么控制电机正反转呢？把DR 和V- 短接即可！


下面是控制电机的启动停止是把驱动器自带的EN V- 黑线拆掉进行短接即可！！


淘宝搜索时代超群工控直销 16633216372 王工官网www.bjsdsw.com
