步进驱动器ZD-2HD542怎么接线(wangc)
2021年1月31日

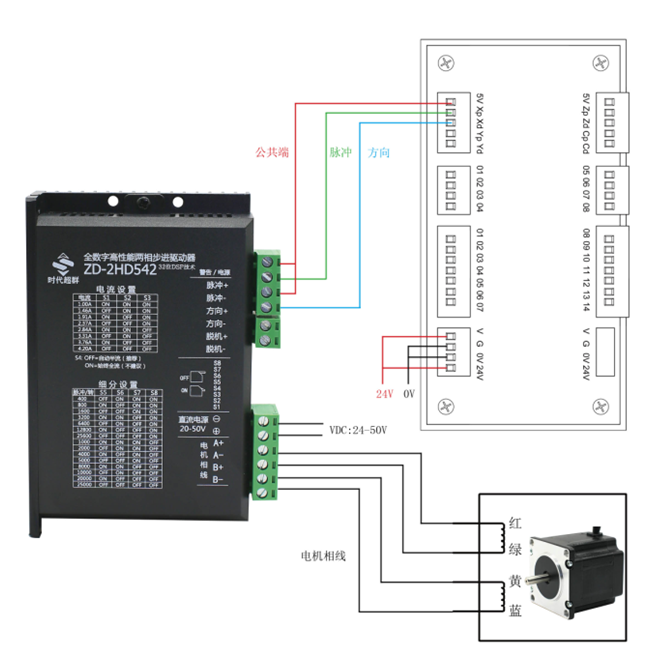

首先检查线路,如果是第一次接线,一定要确认好电机的相位线,或者按照图纸接线,切记两相步进电机的A+A-和B+B-千万不能接错,如果接错可能造成电机堵转,严重的话电机烧毁。驱动器的接线图我们的产品里会有说明书,如果丢失请联系我们客服人员要电子版说明,例如下图的接线图,按照规定接线方法接线能避免接线错误;如果是正在使用的电机出现这个问题,先检查电机线路是否有破损和断开,如果断开,也会造成你说的情况。





1、   检查负载,负载过重导致,电机脱开负载检查,如果脱开负载能够正常转动,那么说明电机负载过重。

2、  检查输入脉冲的频率,步进电机的输入频率不能过高,过高时也会导致电机只响不转。




产品配套推荐:



ZD-2HD542是我公司采用自主研发的高性价比的细分驱动器,特别适合大批量低成本用途,同时具有优越的性能。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种,SW4 可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,竞争力和吸引力。



型号: 57HBP56AL4-TK0两相混合式步进电机 步距角1.8° 扭矩0.9N.m,电流3A,机身高56MM,轴径Φ6MM,圆轴,轴长2mm,广泛适用范围于激光、医疗、纺织、安防等行业。

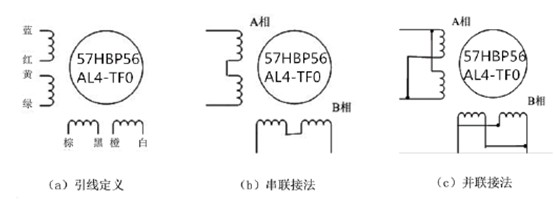

 ZD-2HD542配57 系列电机串联,并联接法(若电机转向与期望转向不同时,仅交换A+、A -的位置即可),ZD-2HD542驱动器能驱动四线、六线或八线的两相/ 四相电机。

上图是 ZD-2HD54 配时代超群电机 57HBP56AL4-TK0步进电机典型接法


注意:

1)不同的电机对应的颜色不一样,使用时以电机资料说明为准,如57 与86 型电机线颜色是有差别的。

2)相是相对的,但不同相的绕组不能接在驱动器同一相的端子上(A+、A- 为一相,B+、B- 为另一相),电机引线定义、串、并联接法如图所示。


3)ZD-2HD542 驱动器只能驱动两相混合式步进电机,不能驱动三相和五相步进电机。

4)判断步进电机串联或并联接法正确与否的方法:在不接入驱动器的条件下用手直接转动电机的轴,如果能轻松均匀地转动则说明接线正确,如果遇到阻力较大和不均匀并伴有一定的声音说明接线错误。




淘宝搜索店铺 :时代超群工控直销  16633216372  王工
