10-3控制器的参数设置(TQ)
2020年11月16日

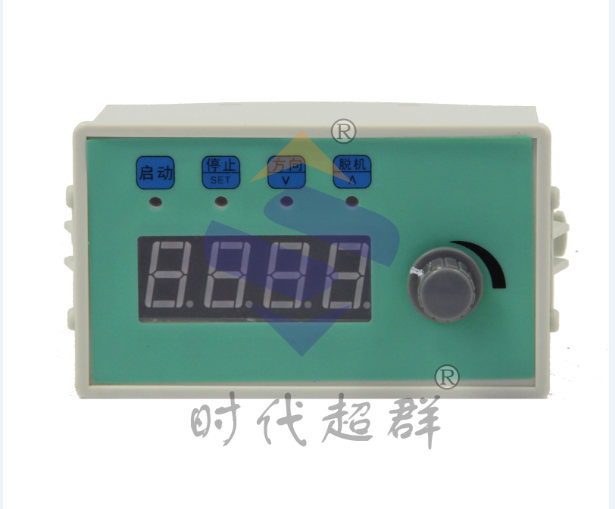

1.显示说明:在运行状态或停止状态数码管显示当前的转速值,单位转/分钟。

在设置状态显示设置的参数代号或参数值

10-3更改参数,出厂的时候速度都控制在1000转速,如果需要控制伺服电机就需要更改参数来加大控制器对伺服电机可控制,启动信号与停止信号还有换向这些都是可以根据客户的需求来更改的。





2.参数设置:在停止状态下,长按键,出现ACC,再按下醫键出现ACC的参数值,按和四键修改,修改完按品确认,回到ACC状态,按2y键出现tAb,再按出现run,再按出现Mode,再按到下一参数,参数设置同ACC,按键退出参数设置到停止状态

ACC加速度设置(1-99) 1最快,99最慢,负载重设置慢点默认值5

tAb细分数设置(1-64) 此值根据驱动器上设置,应该跟驱动器设置为- -致,设

置一致时显示的转速为实际转速,默认值5

run.上电运行(0-1)设置为0时E电为停止状态,设置为1时上电即运行,默认值0

In_ S 3脚运行,4脚停止输入端与2脚GND接通方式设置(0-4) 默认值0

0接线端3接通启动,断开停止,方向为接线端4接通正转断开反转

1接线端3按一下启动,再按一下停止,方向为接线端4按一下方向取反

2接线端3按一下启动,接线端4按一下停止

3接线端3按一下正转,再按一下停止,接线端4按一下反转,再按-一下停止

4接线端3接通正转启动,断开停止,接线端4接通反转启动,断开停止

ModE模式设置(0-5) 0速度控制,1定长控制,2连续控制,3往返控制,4定时速度控制

5速度控制(遇限位停止)默认值0

在定长模式下,停止状态短按停止键设置P-01,长按停止键内部参数中有d1A, dlb

在连续模式和往返模式下,停止状态按停止键设置P-01, P-02, P-03

在定时模式下,停止状态按停止键设置P-11,定时时间,脱机键切换时间速度显示

XI, X2限位跟GND通路有效,在速度控制模式和往返模式下,遇到会方向取反运行

在定长模式下,遇到会停止运行。Y1运行输出,Y2运行结束输出-脉冲。

HSP****速度设置( 1-4000)默认1000转/分钟,当设置小于等于300时,转速显示带

P-01长度值,脉冲数=P-01*d1A/d1b

一位小数。

上档键:按下调速钮按键可以切换调速档位,

个位闪烁时当量为1,十位当量为10,百

P-02延时值,单位毫秒

位当量为100,千位当量为1000

P-03次数值,连续运行次数值
