DM542小步进驱动详解(TQ)
2020年10月29日

     DM542是我公司自主研发的高性价比的细分驱动器,特别适合大批量低成本用途,同时具有优越的性能。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种,SW4可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,****竞争力和吸引力。在使用本产品前,强烈建议您阅读以下安全注意事项,并在充分理解手册所有内容以后,再开始使用,以免烧坏驱动器。

△安全注意事项

●本产品属于专业电器设备,应由专业技术人员进行安装、调试、操作和维护。不正确的使用将导致触电、火灾、爆炸等危险

●本产品为直流电源供电,请确认电源正负极正确后通电

●请勿带电插拔连接线缆,且通电中不允许有线缆短路,否则将导致产品损坏

●驱动器非密封,请勿在内部混入镙丝、金属屑等导电性异物或腐蚀性异物,储存和使用时请注意防潮防尘驱动器为功率设备,尽量保持工作环境的散热通风电机的相线请勿接错,

   区分四线步进电机方法: ( 将电机

的任意两条线接在一起,此时用手拧电机有阻力,则这两条线是同一相,可接在驱动器A+. A-;另外两条线短接仍然有阻力,则将这两条线接在B+ B-)。

电器特点


一、产品特点

●低价格,高速力矩大

●供电电压可达50V

●输出电流峰值可达4.2A

●. 三态电流控制技术电机发热低

●静止电流自动减半0. 4S减小为60%

●可驱动4,6,8线两相步进电机

●光隔离差分信号输入,脉冲****响应颊率****可达200KHz

●细分精度2,4, 5, 8, 10, 16, 20, 25, 32, 40, 50, 64, 100, 125, 128可选

.外形尺寸小巧(118X 75.5X 34m)

●电流设定方便,八档可选

●4位拨码,共15档细分

●具有过压、短路等保护功能

●双极恒流PIM驱动输出

适合各种中小型自动化设备和仪器,例如:雕刻机、医疗蠕动泵、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。

4.加强散热方式

(1)驱动器的可靠工作温度通常在60C以内,电机工作温度为80C以内: :

(2)建议使用时选择自动半流方式,马达停止时电流自动减为60%,以减少电机和驱动器的发热;

(3)安装驱动器时请采用竖着侧面安装,使散热齿形成较强的

空气对流:必要时机内靠近驱动器处安装风扇,强制散热,保证驱动器在可靠工作温度范围内工作。

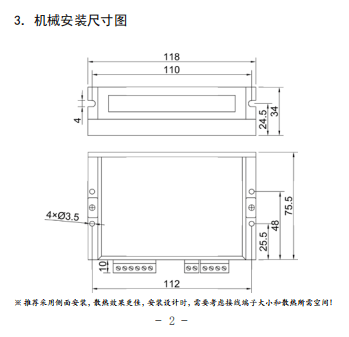

产品尺寸
