最佳搭配电平带动1KW低压48V直流无刷驱动套装(LP)

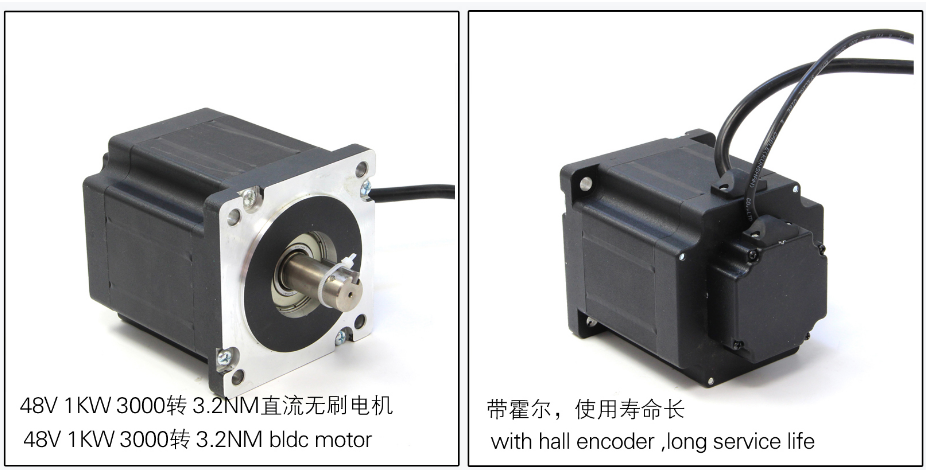

时代超群110系列直流无刷电机电机采用节能环保领域的骄子-烧结钕铁磁硼钢,保证设备的良好性能;使用环境-20℃—50℃;8极3相;绝缘等级B累。上图为110BL110S100-430TKA,电机功率1KW,转速3000转,电压48V,输出扭矩3.2NM,可用于抽油烟机、抽水机等家用器具,以及电控制器、发动机等汽车领域。应用范围非常广泛。具体参数见下表:


大功率无刷电机一般做成低压48V或者高压310V。转速功率可以根据客户要求定制。具体产品尺寸图如下:


电机接线图如下:



很多客户选用这款电机搭配驱动器都是要用电平供电的,一般的电平充满电的状态电压可以达到52V,所以驱动器的电压范围一定要高于这个范围才更加合适,否则驱动器是容易损坏的



ZM-6650无刷直流电机驱动器采用 ARM 高速芯片控制。可应用于上位机(PLC或单片机等)PWM,频率,或模拟量调速。可采用手动调速方式(自带电位器,也可外接电位器手动调速)。过流、过压、 欠压、 堵转、 霍尔信号非法、速度信号输出。优化控制性能,调试简单方便。.异常信号报警输出。高速力矩输出平稳,转速稳定。

这款驱动器支持最高60V的供电电压。

如果是48V电机,建议带1KW以内的电机!!!

如果是24V电机,建议带500W以内的电机!!!

如果是36V电机,建议带750W以内的电机!!!



然后调整控制模式,如果是外部控制模式需要如下操作


SW2打到ON,这样可以调到全速状态


SW3和SW5调整为0N的状态


此时,控制端口必须要接电位器,,然后吧COM和EN短接,然后COM和BRK短接


然后image.png接点位器调速,SV是点位器的中间脚,这样就可以调速了,上电以后电机就转了

方向控制的话用COM和FR短接


如果是内部调速模式需要吧拨码开关调整如下


然后用内部十字电位器来调整速度,



当电机出现过流、Hall 输入错误、堵转、过温、过压等情况的时候,驱动器便发出报警信号。此时故障报警输出端(ALM)与公共端(COM)将导通,从而使故障报警输出端(ALM)成为低电平,与此同时驱动器停止工作,报警灯闪烁。


联系方式:QQ:467102884  电话:18710050116(刘女士)
