无刷伺服电机编码器定义(DB15公头)及编码器工作电流(LP)

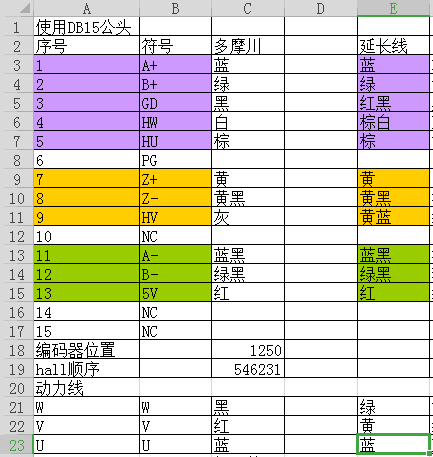

上图为时代超群无刷伺服电机的接线定义

无刷伺服的编码器工作电流多大

编码器是5V的有0.2A

24V 0.08A会增加驱动器这么大电流


 57系列无刷伺服电机57B2C1230-SC0配套驱动器DMS-055A.电机编码器线数为1000,额定电压24V 功率120W 扭矩0.32Nm, 止口38MM、 孔距47MM、 轴长26 MM、轴径8MM。

 DMS-055A 驱动器采用差分式接口电路可适用差分信号,单端共阴及共阳等接口,内置高速光电耦合器,允许接收长线驱动器,集电极开路和 PNP 输出电路的信号。在环境恶劣的场合,我们推荐用长线驱动器电路,抗干扰能力强。

推荐其他款的无刷伺服电机

型号

额定电压
V

额定功率

额定转矩
N.M

额定转速
rpm

编码器线数

机身长L

轴径MM

配套驱动

57B2C0730-SC0
24700.22
30001000938DMS-055A
57B2C1230-SC0
24
1200.32
3000
1000
113
8
DMS-055A
57B3C1430-SC0
36
1400.423000
1000
1338DMS-055A




     驱动器可以通过 modbus(RTU 模式)来控制驱动器。主机可以通过 modbus 的读写寄存器功能来设置驱动器参数和控制运行。

    需要特别注意的是:

    modbus使能 是 1的时候   通信控制(485串口)

    modbus使能 是 0的时候   脉冲控制(外接控制器)

    两种控制方式每次只能二选 一,若直接选 用第二种外接控制器来控制,PC端修改电子齿轮比是无效的,所以,出现这种情况直接修改控制器里面的电子尺轮比就可以。

    直流无刷伺服适用场景: AGV,自动化,雕刻机等。

联系方式:QQ:467102884  电话:13811070445(刘女士)
