可驱动3相12槽无霍尔直流无刷电机的 驱动器(LP)

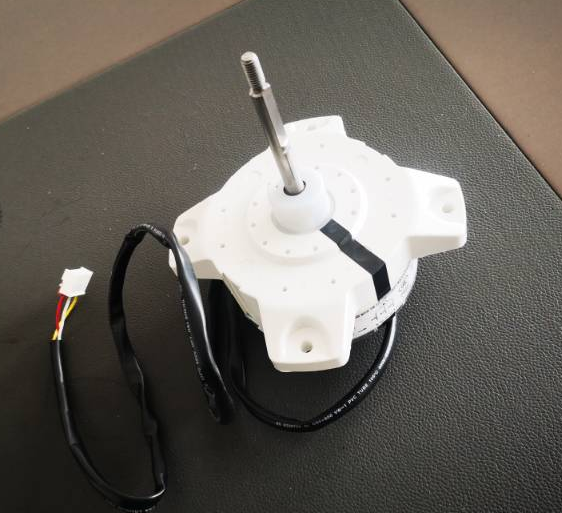

上图是客户扇叶用一款50W小功率1100转直流无刷电机,无霍尔,客户两位此款电机选配一款驱动器,如何选择?


       上图为时代超群直流无刷电机ZM-7205A,可以带无霍尔电机吗?

    可以,要用BL01设置。匹配无霍尔电机




ZM-7205A 直流无刷电机驱动器是我公司最新推出的,针对中功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在5A以下,电源电压在  V AC70V~230V 以内 (面板标称  AC80V~220V )的任意一款低压有霍尔或无霍尔的三相直流无刷电机,并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域


如何控制电机调速?下图红框可外接电位器调速,VSP端口为调速信号端口



如何控制正反转?下图红框端口短接,即可控制正反转


如何控制电机启停?下图红框端口短接,即可控制正启停


如果短接以后不转,那么多半是没有外接电位器,按照如下操作就可以了


就是吧5V和VSP短接,这样有一个控制信号电压,电机就可以转了。或者直接外接一个电位器即可。

联系方式:QQ:467102884  电话:13811070445(刘女士)
