新款可支持最高电压80V的直流无刷控制器ZM-6550A的使用说明(LP)

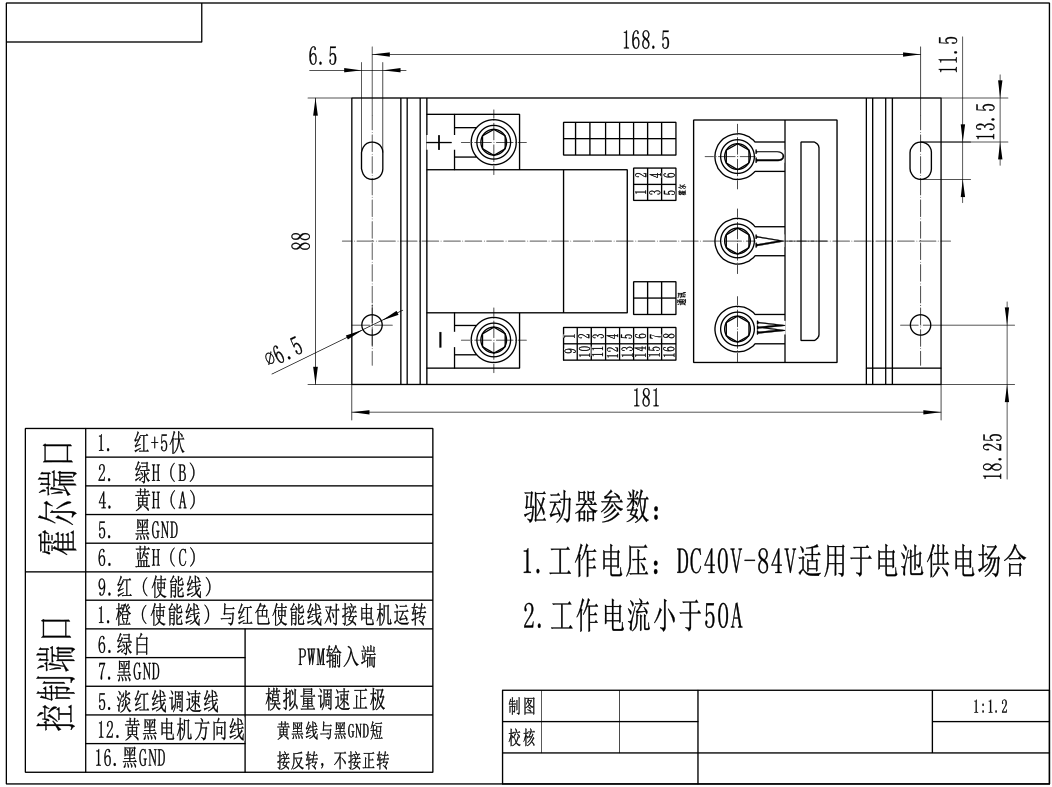

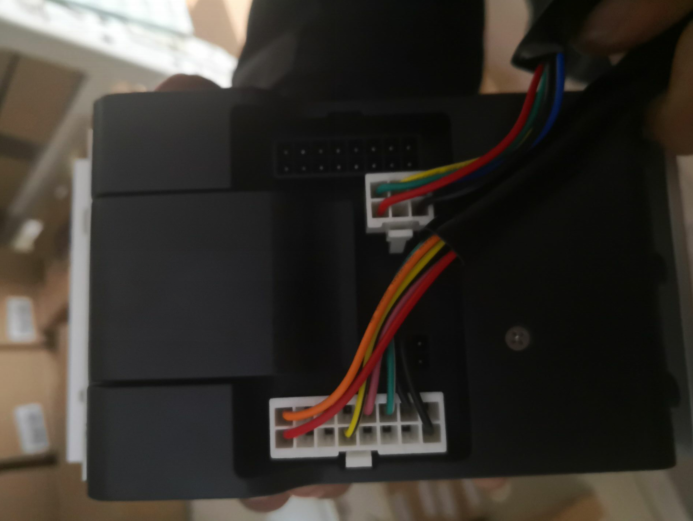

上图为客户定做第一款大功率直流无刷电机用的驱动器,可驱动48V的直流无刷电机。此款驱动器耐压80V,电流最大50A,特别适合使用铅酸电池或者是锂电池的用户使用。

今天就讲一下这款驱动器如何使用



使用说明书如下:

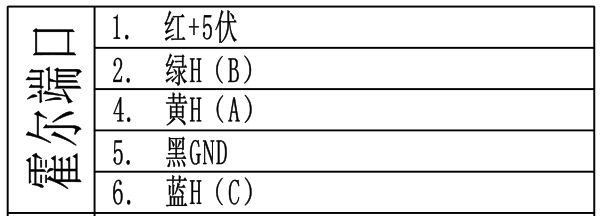

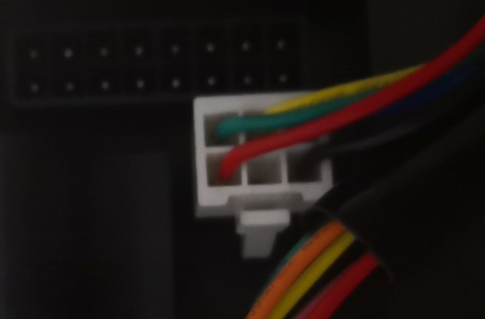

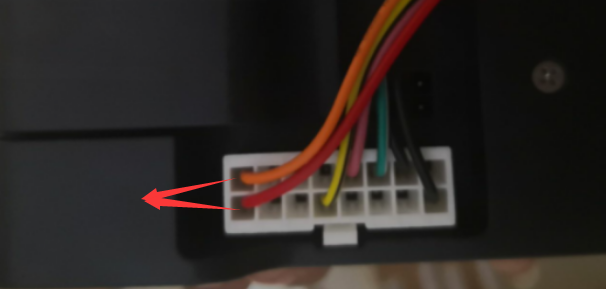

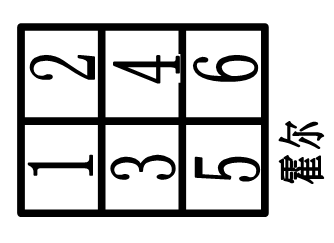

首先霍尔端口如何接?




UVW三根线需要打开驱动器外壳,内部相线位置如下

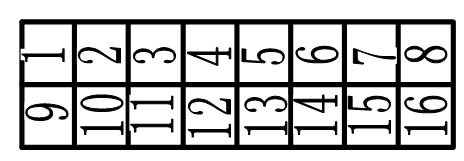

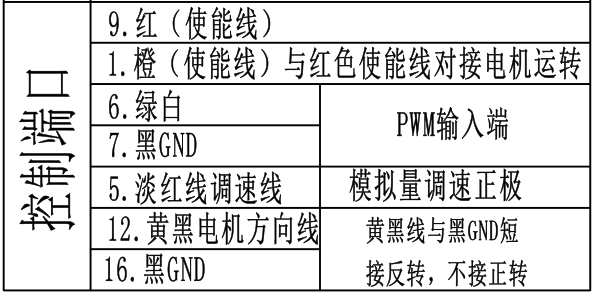

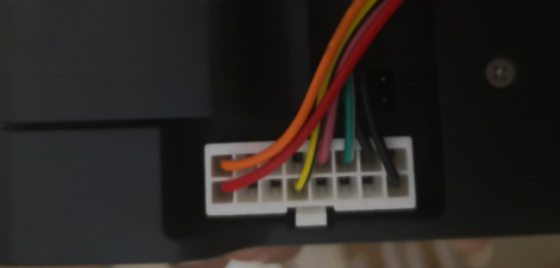

控制端口如何接

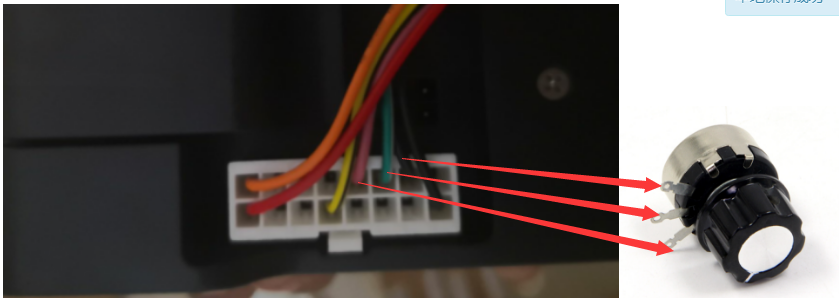

那么如何外接电位器调速呢

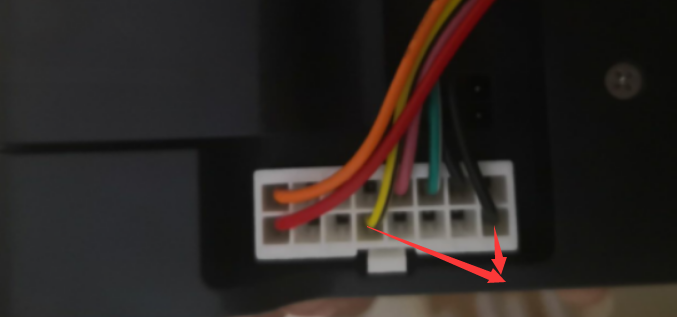

6.7.5脚接电位器调速,6脚接点位器的中间脚,5.6接电位器的两边

如果是PWM调速,那么5脚不接,直接6.7脚。6为调速端


那么如何控制器启动和停止呢



1和9脚的短接控制启动,断开控制停止


如何控制方向呢?


12和16脚短接是一个方向,断开是另外一个方向

联系方式:QQ:467102884  电话:18710050116(刘女士)
