驱动400W内新款高压带RS-485功能的直流无刷电机控制器(LP)




400无刷电机驱动器是时代超群为配合现代化工业自动控制领域而自主研发的大功率驱动器,主要采用国外高性能专用无刷直流电机驱动芯片,组成具有集成度高、体积小、保护完善、接线简洁明了、可靠性高等一系列优点。该驱动器适合驱动额定功率在400W以下的中小型无刷直流电机。该驱动器采用新型的PWM技术,使无刷电机运行速度高,振动小,噪声低,平稳性好,可靠性高。二  产品特征:

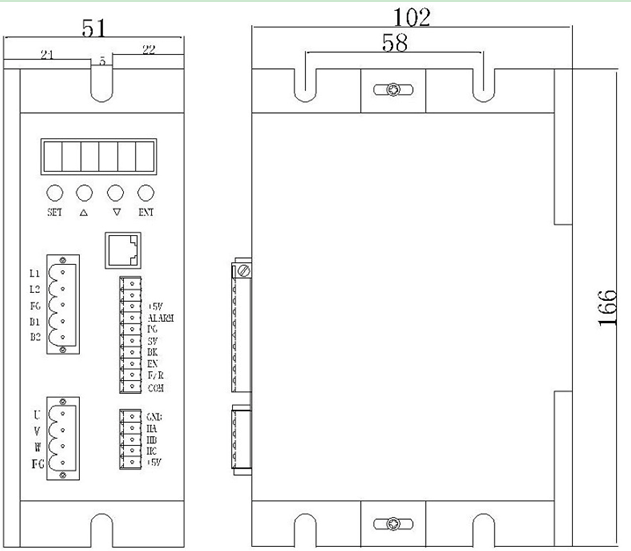

1. 系统特性:

工作电源: AC85~265VAC 50/60Hz

连续输出电流: 2.5A(AC),适合400W以下的无刷电机

最大输出电流: 3.5A (AC)

使用温度: 0~+45°C

保存温度:-20~+85°C

使用及保存湿度: <85% [不结霜条件]

构造: 壁挂箱体式

2. 基本特性

冷却方式 : 散热器方式

控制信号输入输出:全隔离

工作模式:速度开环、速度闭环,外部接口控制、面板手动控制,有感模式、无感模式,外部模拟电压调速、外部PWM信号调速,速度显示、电流有效值显示,维修模式。

保护机能: 过电流、过速度、过电压、欠压、霍尔故障、堵转故障、控制电源异常等。




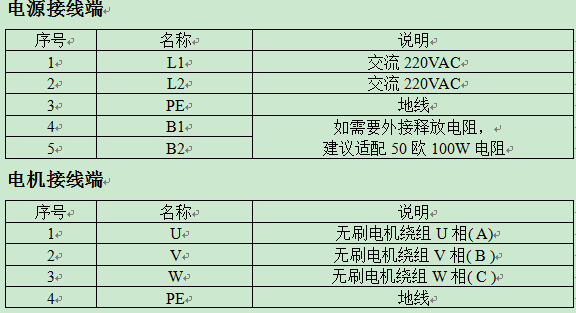

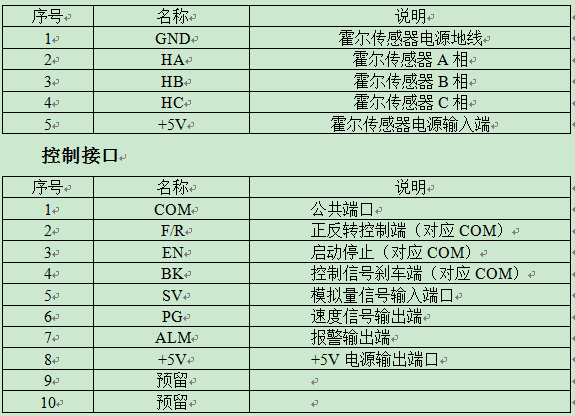

调速方式

外部输入调速:将外接电位器的两个固定端分别接于驱动器的GND和+5v一端,将调节端接于SV端即可使用外接电位器(5K~100K)调速,也可以通过其它的控制单元(如PLC、单片机等)输入模拟电压到SV端实现调速(相对于GND),SV端口的接受范围为DC OV~+5V,对应电机转速为0~额定转速。

也可使用外部数字信号调速:在SV 与GND 之间可以施加幅值为5V,频率为 200Hz~5KHz 的脉宽数字信号(PWM)进行调速,电机转速受其占空比线性调节。

电机运行/停止控制(EN)

通过控制端子EN相对于GND的通、断可以控制电机的运行和停止。当端子接GND时电机运行反之电机停止。使用运行/停止端控制电机停止时,电机为自然停车,其运动规律与负载惯性有关。

电机正/反转控制(F/R)

通过控制端子F/R与端子GND的通、断可以控制电机的运转方向。当F/R与端子GND不导通时,电机顺时针运行(面对电机轴),反之则电机逆时针方向运转。

制动停机(BK)

通过控制端子BK端子与GND的通、断可以控制电机的制动停机。当控制端子BK与端子GND断开时,电机运行,接通时电机快速制动停止,制动停机比自然停机快,具体停机时间与用户系统的负载惯量有关。如惯量较大或加减速度较快时,须在B1,B2端外接50欧100W或是200W阻值的制动电阻。

电机转速信号输出(PG)

速度脉冲输出,该端将输出频率与电机转速成正比的固定脉 宽 (50uS)负脉冲串,则电机实际转速为20×f/N, N 为电机的极数,f为输出的脉冲频率。例:2对极即四极电机输出的脉冲频率为200HZ,电机旋转一圈输出6个脉冲。则电机转速为20×200/2=2000转/分。

报警输出(ALM)

驱动器报警输出,该端口为OC 输出(30V/10mA max)。要得到信号应与电源之间接 2KΩ~5KΩ上拉电阻。报警时该端与GND 导通(低电平),同时驱动器自行停止工作处于报警状态。

驱动器故障(ERR*)

驱动器内部出现过压或过流时驱动器进入保护状态,驱动器会自动停止工作,电机停止,将使能端重新复位(即EN与GND断开)或是断电,驱动器才能解除报警。

注:以上所说的GND即为控制接口的COM公共端口,切勿与其他GND相连。

此驱动器可以进行RS-485通讯通讯模式采用标准Modbus协议,符合国家标准 GB/T 19582.1—2008。使用基于RS485双线制串行链路通讯,物理接口采用RJ45,端子定义见图。传输模式RTU,效验模式CRC,CRC起始字 FFFFH。数据模式8位异步串行,1停止位,无效验位,通讯速率为9600bps。

RS-485通讯可以通过驱动器RJ45连接器使用网线进行通讯

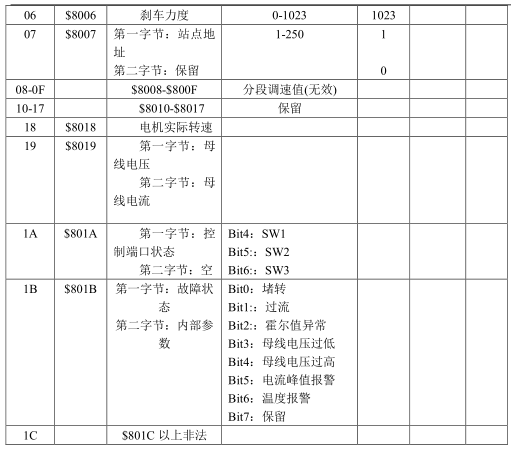

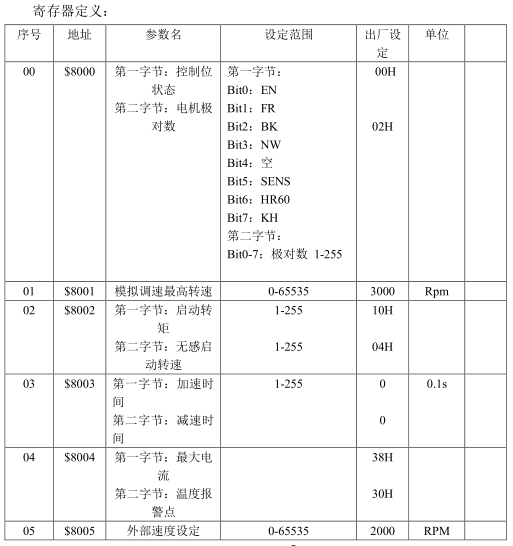

功能参数支持 03H多寄存器读,06H单寄存器写。

站点地址: 00:广播地址

           1-250:用户地址

           251-255:特殊地址,用户不可使用
