42HBD48BJ4-TF0步进电机在3D打印机中的应用 (YSS)

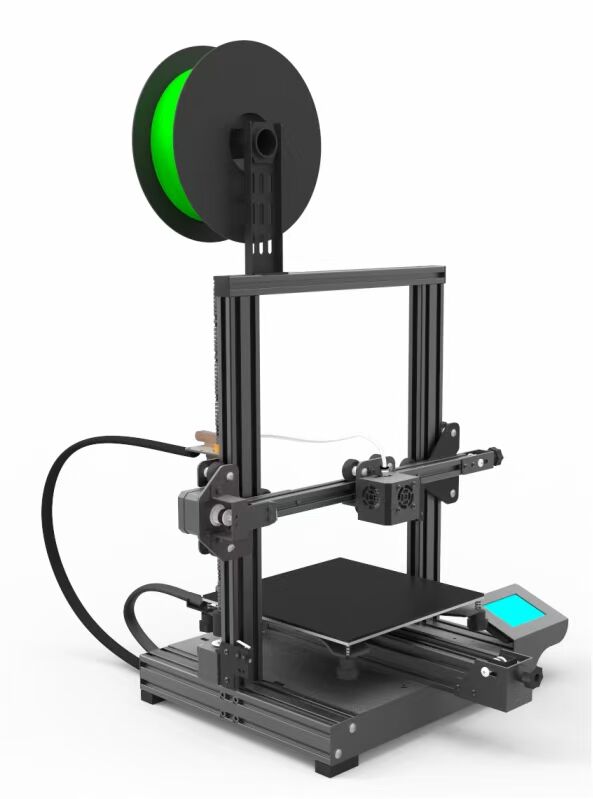

3D打印机是一种能够打印出3D 实体的机器。和我们普通的打印机一样,能够在纸面上打印出任意形状的画面。理想的3D打印机能够在3维空间中打印出任意形状的实体模型,能够不受结构工艺限制,直接将零件的3维数据资料打印成实体零件。这样一个机器,对于机械设计者而言是一个不折不扣的神器。在传统的机械设计程序上,一个零件需要由设计者设计完成,并绘制好2维图纸(通常是3视图的形式,并且有些细节部位还需要追加详细图)。然后把这个零件的图纸交给机械工艺师,机械工艺师会根据你的零件图纸排列加工制造工序,再然后工人会按照机械工艺师设计安排的工序来制造零件。通常这个流程还不能一次性完成。机械设计者设计的零件可能会有部分结构不容易加工制造,机械工艺师会将信息反馈给机械设计师,机械设计师再修改图纸。而一旦有了3D打印机,整个流程就简化了。设计者设计完成零件后,就可以直接制造。不需要绘制3视图,不需要细节描述的详细图,不需要工艺师的编排工序,不需要工人加班,而且极少有结构工艺限制,只需要3维数据。


简单的说,3D打印机的出现,让电子数据与看得见摸的着的零件更紧密结合了。能极大的提高设计效率。目前市场上已经出现普通市民能够购买的家用3D打印机。这些3D打印机通常都是熔融沉积式(FDM)的3D打印机。


3D打印机的精度要求以及精度的控制要求都是非常高的,所有采用步进电机是必要的,因为步进电机超高水平的精度控制的优点完全可以保证了3D停止以及旋转方向所需要的精度,从而保证了产品的快速原型设计的准确度。

现在我们在市面上见到的3D打印机,大多数都是使用的是两相42mm步进电机,3D打印机是由X,Y,E,X轴组合而成这个对于电机的机身长是有要求的,34mm用于E轴上面,Z轴就需要40mm X轴和Y轴需要的是48mm的步进电机,40mm的一般来说的话都会搭配一个丝杆,为外部驱动的方式,要是丝杆的长度是300左右的话,东么川专门针对3D打印行业的42步进电机有42HS02,以及42HS03,42HS05力矩也是从0.36-0.50(N.M)定位的要求精度非常高,输出力矩也是很高,响应的频率也是非常高的,运行噪音较低,动态特性好,其优点非常多。

打印参数打印原理FDM(熔融沉积成型)FDM(熔融沉积成型)FDM(熔融沉积成型)FDM(熔融沉积成型)
打印精度0.05~0.25mm0.05~0.25mm0.05~0.5mm0.05~0.3mm
定位精度XYZ:0.01mmXYZ:0.01mmXYZ:0.01mmXYZ:0.01mm
打印速度0~120mm/s0~120mm/s0~120mm/s0~120mm/s
移动速度0~150mm/s0~150mm/s0~150mm/s0~150mm/s
喷头直径0.4mm0.4~1.0mm0.4~1.0mm0.4~1.0mm
喷头数量单色单色单喷头双色(两进一出)单喷头双色(两进一出)
打印耗材φ1.75PLA、ABS、PETG、PC、PMMA等φ1.75PLA、ABS、PETG、PC、PMMA等φ1.75PLA、ABS、PETG、PC、PMMA等φ1.75PLA、ABS、PETG、PC、PMMA、遮光耗材等
打印体积220×220×250mm300×300×400mm600×600×800mm600×600×85mm
温度参数喷嘴温度0~245℃0~245℃0~260℃0~260℃
热床温度0~100℃0~100℃0~70℃0~70℃
环境温度0~50℃0~50℃0~50℃0~50℃
软件参数切片软件专用切片软件(中文版/英文版)专用切片软件(中文版/英文版)专用切片软件(中文版/英文版)专用切片软件(中文版/英文版)
输入格式STL、OBJ、DEA、AMF、GCODESTL、OBJ、DEA、AMF、GCODESTL、OBJ、DEA、AMF、GCODESTL、OBJ、GCODE
输出格式GCODEGCODEGCODEGCX
连接方式内存卡SD卡SD卡SD卡/U盘
电源参数100~240V AC,50/60Hz,16.5A100~240V AC,50/60Hz,16.5A100~240V AC,50/60Hz,16.5A100~240V AC,50/60Hz,16.5A
额定功率350W400W1400W(工作腔恒温)1400W
实际功率150W200W650W650W
机器尺寸330×295×475630×560×8901100×950×16701100×950×730
机器重量10Kg60Kg280Kg60Kg
