ZD-M42P配套步进电机42HBD40BJ4-TF0锁机力矩不够怎么办? (YSS))

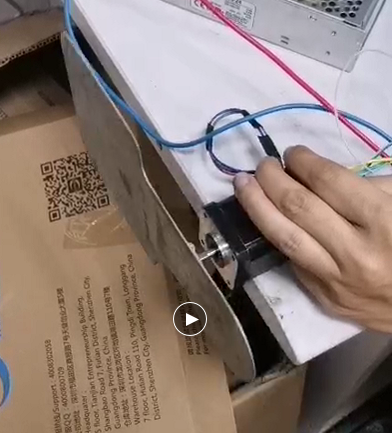

上图为客户提供的配套运用实例,选用的是42步进电机42HBD40BJ4-TF0与驱动模快ZD-M42P.电机出轴直接负载应用,对速度要求不高,运行到预订角度停止就可以。在配套应用中,发现有时不能在预设的角度立即停止,也就是锁机时电机力矩不够?该怎么办了?

技术建议:

1、驱动模快ZD-M42P 电流调到最大

2、使能信号悬空根据技术建议可以及时调整运用,若不能完全调整,可以换同款阻值大一点的电机,也是可以解决的。



ZD-M42P透明.png     20水印.jpg


ZD-M42P驱动模快

☆ 散热铸铝封闭型外壳

☆ 停止运行时自动半流,无锁相噪声

☆ 并行接口高速光电隔离,兼容 3.3-5V 和 12-24V 逻辑电平

☆ 电流 0-2A 连续可调

☆ 1/2/4/8/16/32 细分可选

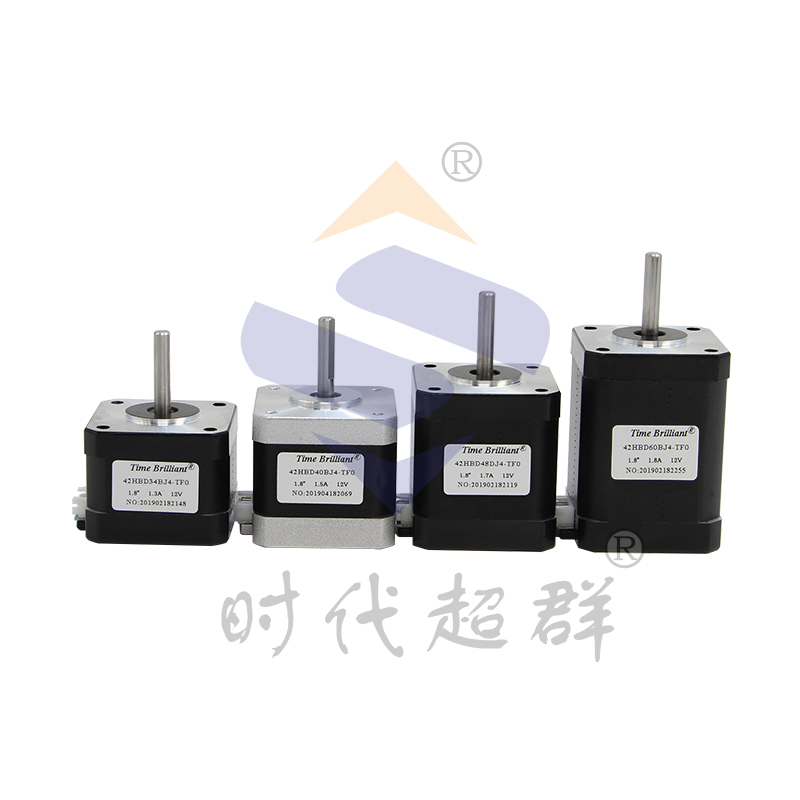

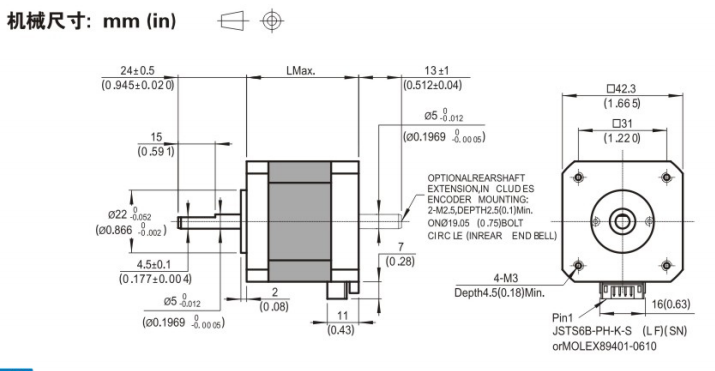

42HBD40BJ4-TF0步进电机


未标�?2 拷贝.jpgQQ图片20201118180733.jpg


 停止时,锁机力矩决定因素:I2R(电流与电阻)
I:工指驱动器输出电流
(ZD-M42p电流为设宜的一半)EN失效则I=0

R:指电机相电阻,同规格(比如4248 )相电阻小,电机出厂电流越大。

     配套技术咨询:杨工 18001308796    QQ:1755105676
