时代超群脉冲驱动器ZD-M42P/M57P共阳极与共阴极接法详细说明 (YSS)



大.jpgIMG_4203 拷贝.jpg

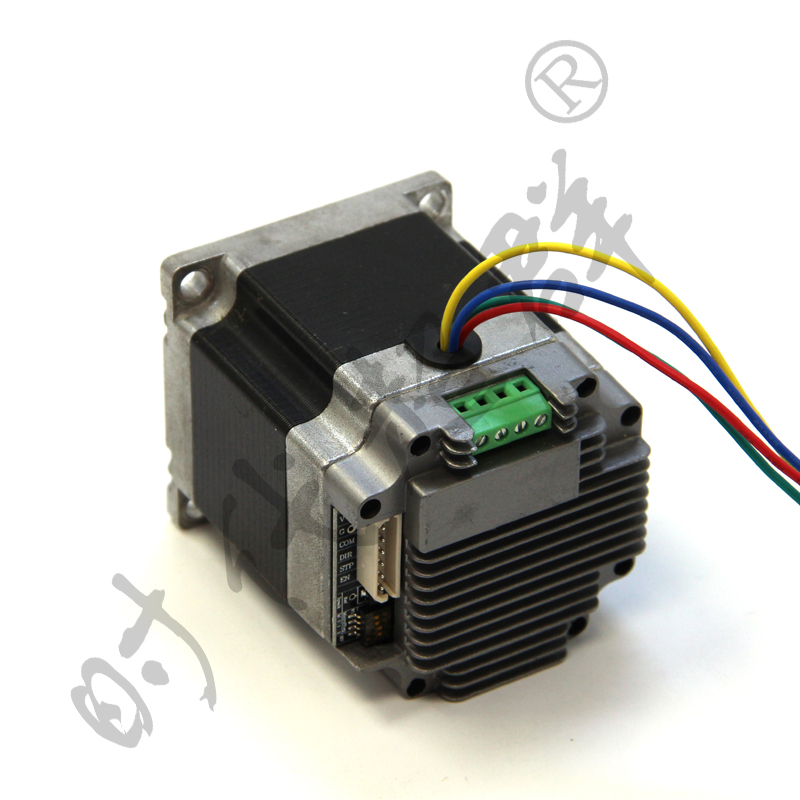

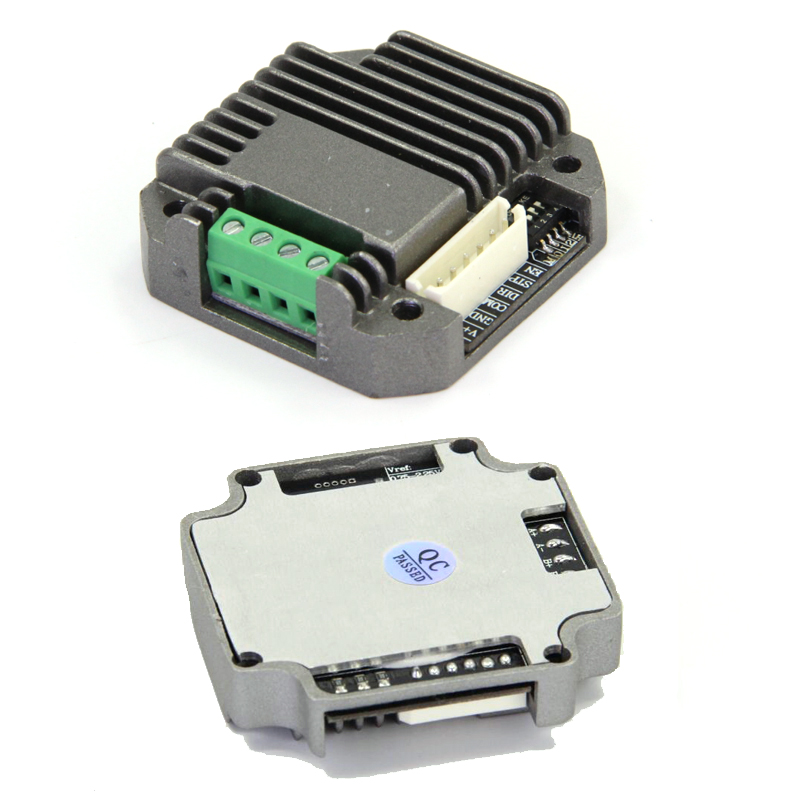

    上图是时代超群两相步进电机配套驱动器,型号为ZD-M42P(配42系列电机专用)、ZD-M57P(配57系列电机专用)。驱动器通常用共阳极与共阴极两种接法,一定要注意参考接线说明!

. 产品特点

☆ 微型设计,安装便利,可与 42 步进电机一体化

☆ 散热铸铝封闭型外壳

☆ 停止运行时自动半流,无锁相噪声

☆ 并行接口高速光电隔离,兼容 3.3-5V 和 12-24V 逻辑电平

☆ 电流 0-2A 连续可调

☆ 1/2/4/8/16/32 细分可选.

未标题-2 拷贝.jpg


一、连接步进电机

    驱动器只是支持2相步进电机,有4出线和6出现两种。

    每个厂家的电机线颜色不一致,因此不能确定客户的电机线是否接得正确!必须帮客户找出同一个线圈的A+、A-或者B+、B-!判断方法两种:

    1.1 让所有线悬空,拧电机输出轴,无阻尼,说明电机是好的。让其中两根线短接,拧电机输出轴,如果有阻尼,说明是同一个线圈。如果输出轴装有减速机,则1.2方法。

    1.2 用万用表测量线与线之间的电阻,无穷大,不是同一线圈;有小于50欧姆电阻,表示同一个线圈.

二、连接控制层

   控制器分3种:3.3~5V差分输出;3.3~5V单端信号;PLC系统

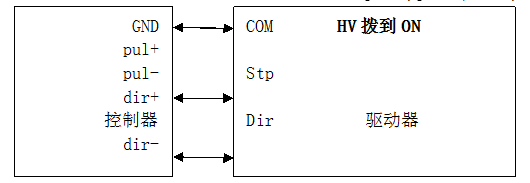

2.1 (3.3~5V)差分系统

   3.3~5V系统差分多为专用控制卡,差分输出pul+,pul-;dir+,dir-。

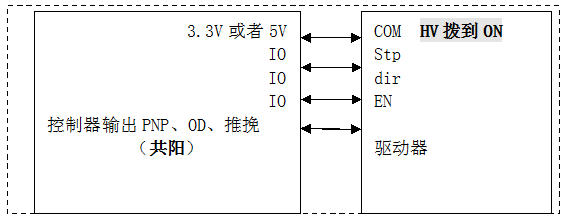

2.2 (3.3~5V)单端系统

    次系统多为单片机直接控制,常规为IO直连和通过IO加一级驱动。分为NPN和PNP两种输出模式,对应为共阳极和共阴极模式。如果共阳极单片机IO直连模式,IO口****配置为开漏输出(不同单片机不一样的说法)

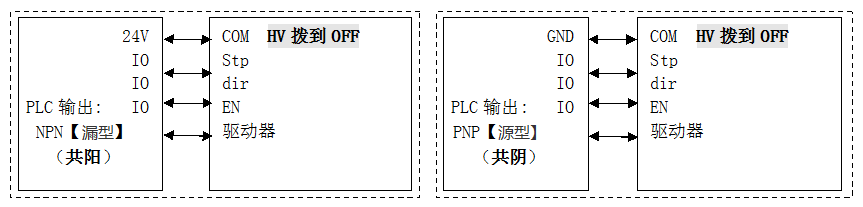

2.3 PLC系统

    PLC系统输出只能是NPN或者PNP其中一种(有客户自己不清楚!)




      步进及伺服专业技术咨询 杨工:18001308796!  QQ:1755105676
