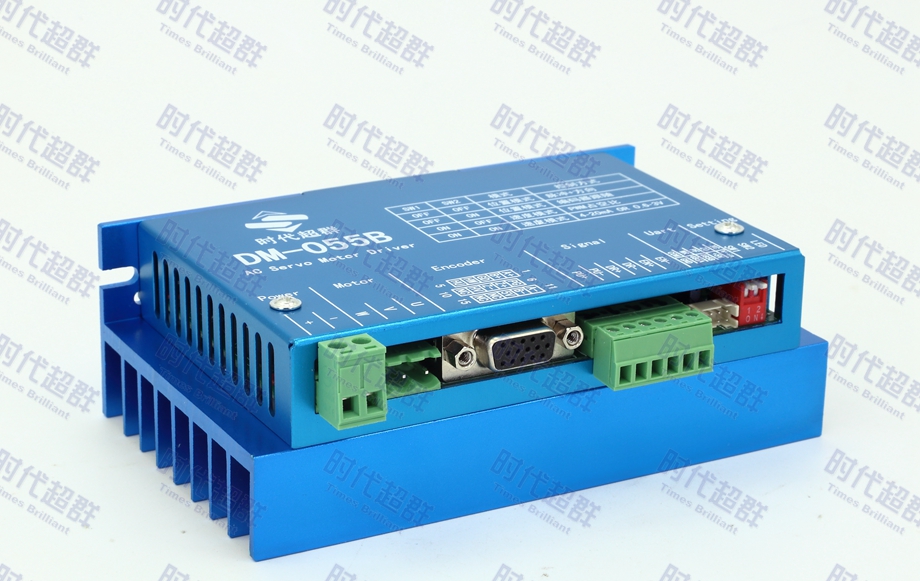

上图为时代超群直流无刷伺服电机配套驱动器 DMS-055A与DM-055B。驱动器采用差分式接口电路可适用差分信号，单端共阴及共阳等接口，内置高速光电耦合器，允许接收长线驱动器，集电极开路和 PNP 输出电路的信号。在环境恶劣的场合，我们推荐用长线驱动器电路，抗干扰能力强。 可以通过专用 485 电缆连接 PC 机。通过提供的上位机软件可以设置驱动器参数，和测试驱动器，并提供一些诊断信息，来排除驱动器故障。
无刷伺服电机上位机测试步骤如下： 测试货品全部清单
行号 | 商品名称 | 型号 | 备注 | 1 | 无刷伺服 | 57B2C1230-SC0 | 120W 24V 3000转 | 2 | 无刷伺服驱动器 | DMS-055A |

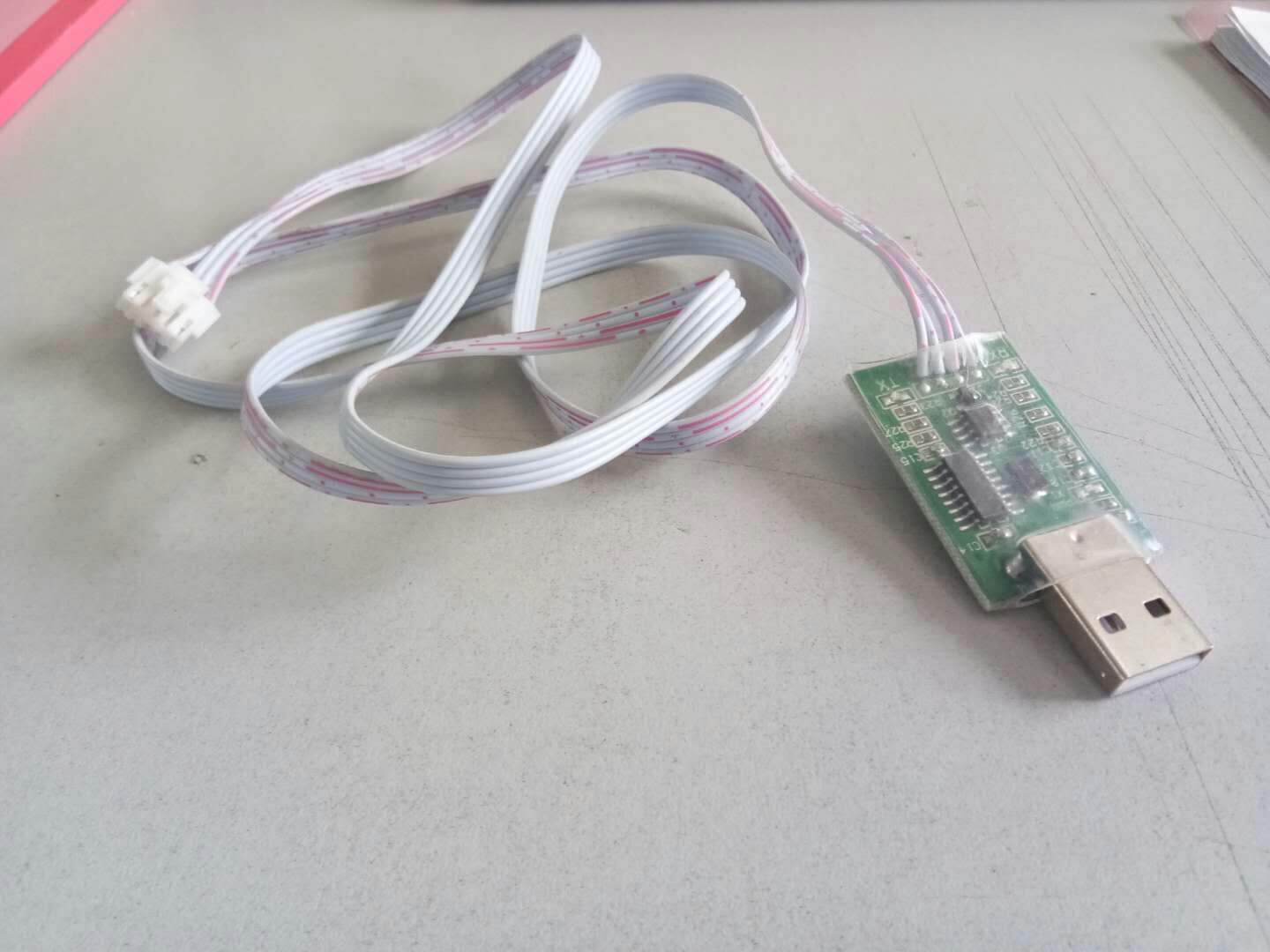

| 3 | 配件 | 485串口线一根 |
| 4 | 电源 | S-100-24 |
|


第一步 打开服务器上位机测试软件
1、找到正确的测试软件，并打开
2、打开对应界面
3、接好线，选择对应的串口
第二步 选择控制方式（常用为脉冲控制与速度控制） 1、脉冲控制模式
设定数值 就可以运行 注意顺序，最后是总步数发送，电机转动。 注意：总步数就是总的脉冲数，默认脉冲为10000。若设定总数为100000，电机即走10圈停止。 2、速度控制模式
设定任意转速，电机运行。 注意：当目标转速输入100数值时，电机会顺时针按100转每分的速度运行。 当目标转速输入为0数值时，电机立即停止。 驱动器工作需要接上 20~50VDC 的电源，电压根据电机的额定电压来选择，电机的 UVW 和编码器已做好插头，直接插在驱动器上，如果需要加长线可做转接线加长。此版本提供光耦输出的 报警信号、到位信号、编码器零点信号，可以根据需要连接。 伺服技术咨询 杨工：18001308796 QQ：1755105676 更多精彩阅读 直流低压伺服电机驱动器可直接接入光栅信号消除机械误差 一体伺服运行换向的时候感觉没有缓冲、不平滑如何处理？ 直流低压伺服电机可以长期堵转运行吗？堵转时力矩有多大？ 电动车的转向控制采用DM-055B驱动器时电机转向控制用位置模式好还是速度模式好？ 无刷伺服驱动器DMS-055A运行过程中电子齿轮比更改无效是什么原因？ 直流伺服400W配套直角精密减速可实现超静音大扭力高速恒力矩输出 体伺服机器人直流伺服力矩电机大功率250W 省空间 无刷伺服驱动器DMS-055A配套使用的485串口线意外断掉，怎么接？ 时代超群直流力矩伺服配套线性导轨HBX系列高速运行稳定 时代超群直流一体化力矩伺服57D2R1010-SJ0 70W无刷伺服电机57B2C0730-SC0B加装刹车配套参考
|
