时代超群直流无刷电机配套ZM-6615如何换转方向? (YSS)

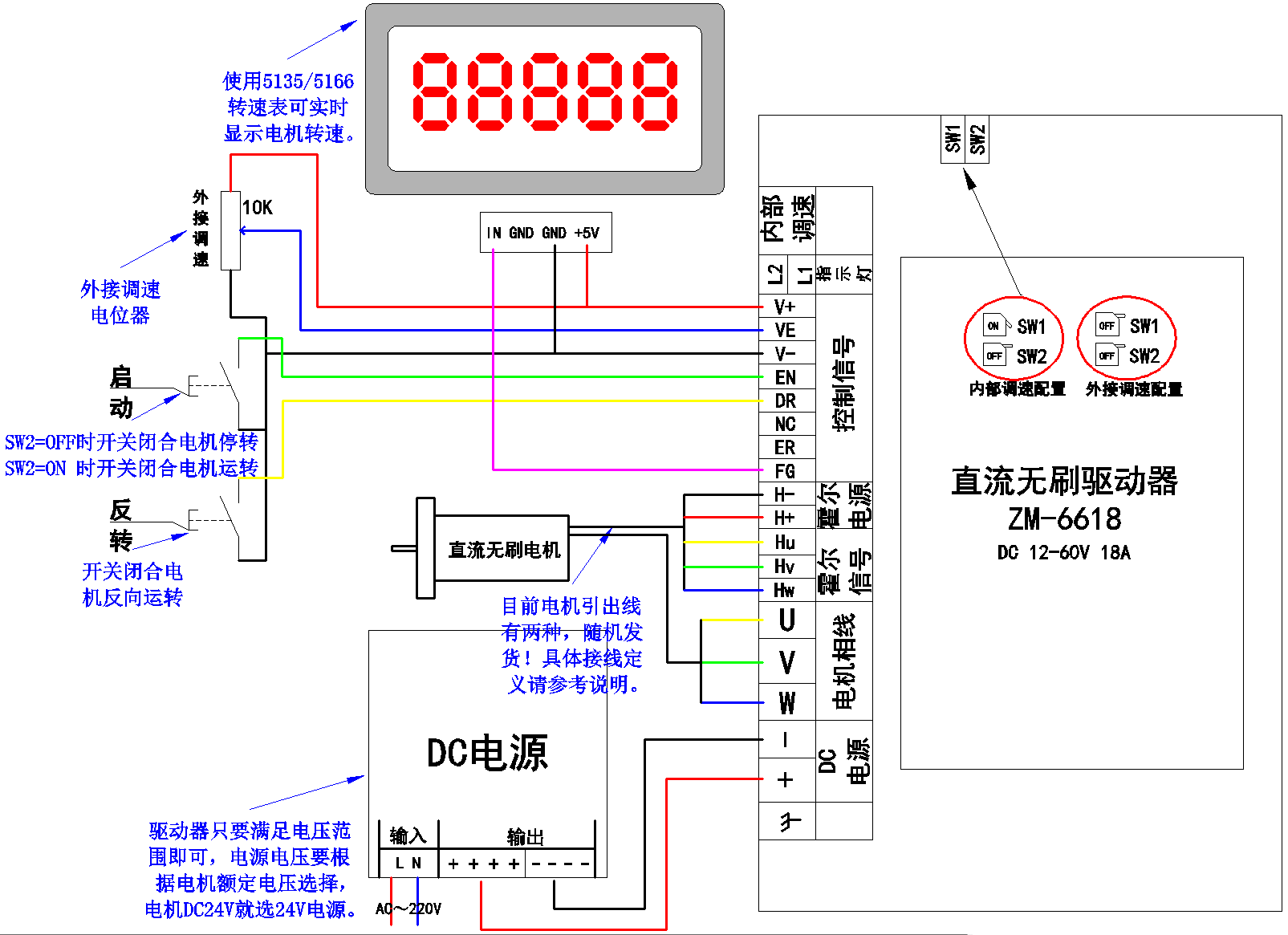

QQ图片20201201174048.png   QQ图片20201201174104.png


上图是时代超群ZM-6615 公司基于**** BiCD 工艺集成电路开发的高性 能直流无刷控制器 ( 驱动器 ),具有体积小、发热低、可靠性高、 寿命长、易于使用等特点。常用配套500W以下的直流无刷电机。在使用过程中,客户发上图接好线发现转向默认是反转,怎么换转方向?


电机运行中如需改变方向,必须先减速致电机停止后,再换方向!!

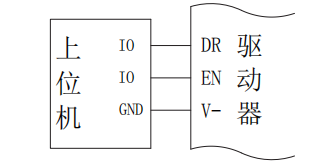

方向控制 DR 输入高电平或悬空,电机正向转动; DR 输入低电平,电机反向转动。 注意!必须在电机低速或停止状态下才能改变 DR 状态,否则将 可能影响控制器与电机寿命。 外接使能和方向开关示意图如下:


简单来说:DR与V-短接就是切换另一个方向。

无刷直流电机是一种采用直流电源并通过外部电机控制器控制实现电子换向的电机。不同于有刷电机,无刷电机电机依靠外部控制器ZM-6615来实现换向。简言之,换向就是切换电机各相中的电流以产生运动的过程。有刷电机是指具有物理电刷的电机,其每转一次可实现两次换向过程,而无刷电机无电刷配备,因此而得名。由于其设计特性,无刷电机能够实现任意数量的换向磁极对。

无刷电机具有极大的优势。这种电机的效率通常可提高 15-20%;没有电刷物理磨损,因而能减少维护;无论在什么额定速度下都可以获得平坦的转矩曲线。

无刷电机 相关技术咨询 杨工:18001308796  QQ:1755105676
