CM35/CM40系列步进伺服控制器(TC5510)打孔钻孔程序示例 (YSS)




    本公司****研制的运动控制器采用高性能 32 位 CPU,驱动装置采用细分步进电机或者伺服电机,配 备液晶显示器,全封闭触摸操作键盘,系统具有高可靠性,高精度,噪音小,操作简单等特点。

2.1 主要功能

  • 自动:自动运行、空运行、单步运行

  • 手动:电机正反转、回程序零、回机械零、输出控制

  • 程序:程序的编辑、读入、删除、保存

  • 参数:系统参数、系统自检、IO 设置、用户及厂商密码管理等 外部手动:控制电机正反转、启动、暂停、报警、急停等

  • 指令丰富:25 条控制指令

  • USB:可以直接用 USB 线对系统进行供电,方便开机画面及程序的传输,学习与操作 隔离 IO 口:带有与系统隔离的输入输出口,输出口能力最大可到 1A

  • 背面直接出端子接口:减少转接板,背面端子可以直接接线,清晰方便并且节省成本

2.2 系统组成

控制系统主要由以下几部分组成:

  • 高性能、高速度 32 位  液晶显示器(分辨率:192×64)

  • 专用运动控制芯片(差分信号输出为:脉冲+方向)

  • 输入/输出(18 路光电隔离 24V 输入,8 路光电隔离 24V 输出,单通道额定 500mA)

  • 最大程序行 480 行  触点按键阵列(28 键)

2.3 技术指标 

  • 最小数据单位:0.001mm 

  • 最大数据尺寸:±99999.999mm 

  • 快速运动限速:9000mm/min(当脉冲当量为 0.001mm 时) 

  • ****加工速度限速:9000mm/min(当脉冲当量为 0.001mm 时) 

  • ****脉冲输出频率:150KHz 

  • 控制轴数:1-4 轴(X,Y,Z,C) 

  • 联动轴数:X,Y,Z,C 轴可做直线插补,X,Y 可做圆弧插补  电子齿轮:分子:1-99999,分母:1-99999  系统主要功能:自动、手动、程序、参数、自检、设置等

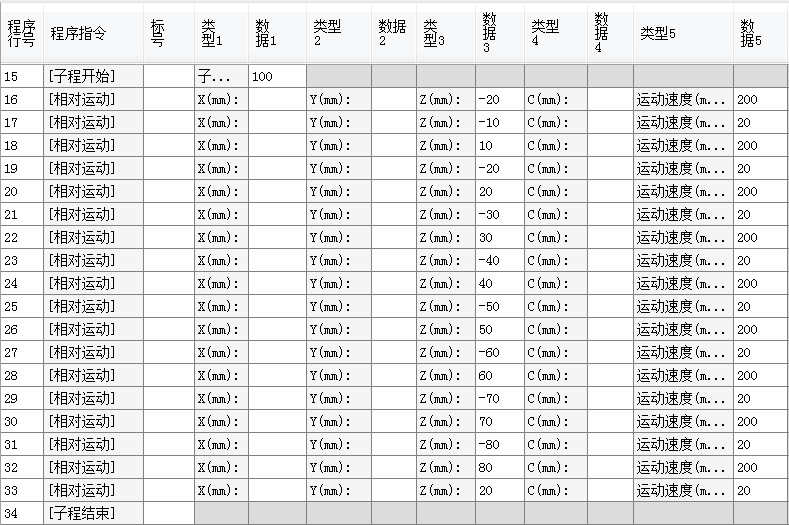

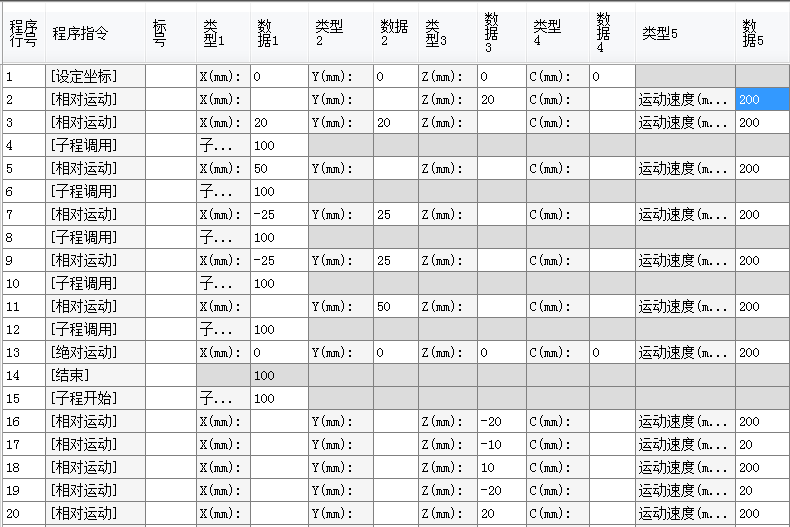

    打孔钻孔程序示例如下:


    技术咨询 杨工:18001308796   QQ:1755105676
