可搭配57全闭环步进电机高速静音45型xy同步带模组(LP)



下图为客户定做的DS45系列同步带导轨,XY模组,X轴两根同步,用一款57闭环步进电机带,Y轴衡量也用一款57闭环带,此款套装的移动速度可以达到600mm/s。


DS45M75C系列同步带采用高刚度铝合金做机体;运行速度快,最大可到500mm/s;有效行程大,最长可做到3米;可任意组装,接收非标定制;具有高等级机械效率;摩擦系数小,噪音低,维护少。有效行程可做到50mm-3000mm,水平载重15kg,垂直负载5kg

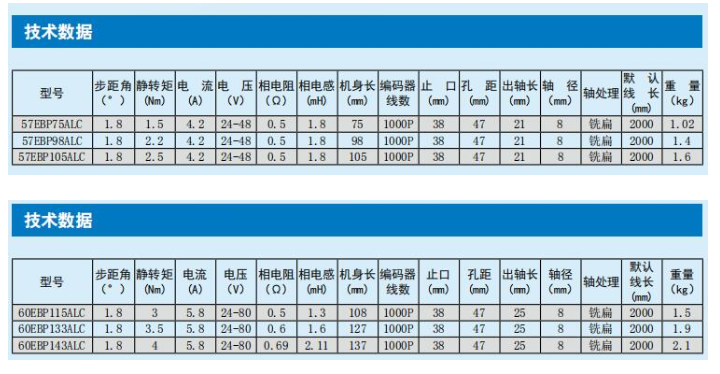

上图57系列闭环步进套装,有1.5NM,2.2NM,2.5NM,3NM等多种规格可选,搭配的是新一代 DSP 数字式步进闭环驱动器HBS57AJ-XH,采用先进的矢量型闭环控制技术,****克服传统开环步进电机丢步的问题,并且显著提高步进电机的高速性能、降低电机的发热程度和减小电机的振动,进一步的提升设备的工作速度和精度,降低设备的能耗。


本驱动器适合于各种中小型自动化设备和仪器,例如:线束加工机、激光打标机、高速绘图仪、小型数控机床、自动化装配设备等。在要求噪音小、运行平稳、高速度响应的设备中应用效果特佳。


技术特点

采用飞思卡尔全新 32 位电机专用控制芯片;

采用先进的矢量型闭环控制技术;

 LED 数码管显示,方便参数设置和运行状态监控;

静态电流和动态电流可以任意设置(0---6A 范围内);

可适配驱动 42 和 57(60)系列混合式闭环步进电机;

光电隔离信号输入/输出;

脉冲响应频率 200KHz;

16 档通用细分选择,最大 256 细分(51200 脉冲/转);

电子齿轮模式(任意细分值);

具有过流、过热、过压和跟踪误差超差等保护;

位置控制模式和速度控制模式可选;

位置模式下有两种控制方式可选择;


接线图如下:


1:低发热(静止时,电流几乎为零,无发热)

2:平滑(基于反馈编码器的空间矢量电流控制算法和矢量平滑滤波技术,对困扰传统步进电机的低频共振有很好的抵制作用)

3:高速响应(先进的伺服控制技术提供了大力矩输出,使得系统具有极高动态响应,步进伺服速度可到600-2000RPM)

4:适用行业:点胶机/木工机/焊接机/螺丝机/拉链机/绕线机/贴片机/包装机/雕刻机/激光机/LED/电子设备

联系方式:QQ:467102884  电话:18710050116(刘女士)

淘宝店铺:
