130闭环步进搭配30速比蜗轮蜗杆输出扭矩可达144NM(LP)



步进电机有优势在于,编程简单,接线少,故障也少,扭力大,但国内,步进电机通常情况都能达到600转。有些客户可能需要更好一点的转速,那么此时选择闭环步进电机是一个非常好的选择(****在1200转以下)


上图为时代超群130系列全数字闭环高速恒扭矩伺服步进套装,电机130ECP250ALCS-TK0静转矩35Nm,电流6A,编码器1000P。编码器线长和电机线长为2000mm。


相数3
步距角1.2°/STEP
电流/相±10%6A/PHASE
电机最大静扭矩35NM
绝缘等级B
绝缘电阻100MΩ Min 500VDC
耐压500V AC 1minute
温升80℃ max

客户在输出扭矩不够的情况下,可以假装蜗轮蜗杆减速机,增肌输出扭矩。蜗轮蜗杆减速机的主要特点是具有反向自锁功能,可以有较大的减速比,输入轴和输出轴不在同一轴线上,也不在同一平面上。但是一般体积较大,传动效率不高,精度不高。

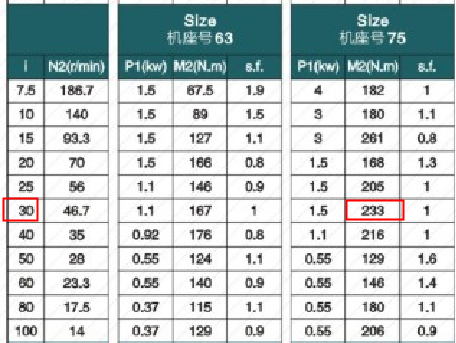

下图为客户搭配的RV75系列30速比蜗轮蜗杆减速机



35nm步进闭环电机搭配15速比蜗轮蜗杆最终能输出的扭矩如下

客户要求电机加蜗轮蜗杆最终输出60转每分钟,那么减速前电机输出900转每分钟,900转每分钟对于步进电机来说也就剩下8NM左右,输出扭矩为

8nm*30速比*60%输出效率=144NM,正好在减速机能成收的额定扭矩范围内(即减速机额定输出扭矩)那么这款步进电机搭配减速机的静输出扭矩就有144NM


广泛应用于适合各种力矩要求较大的自动化设备和仪器,例如:雕刻机、剥线机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。

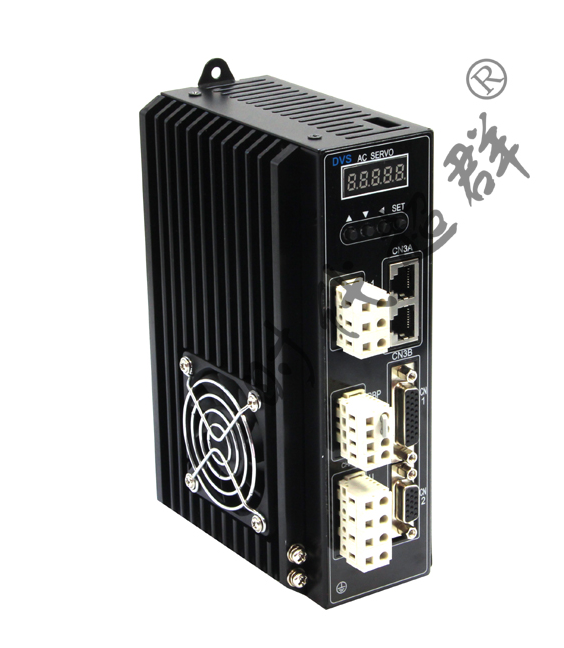

ZDM-3722是一款****融入伺服技术的新型简易步进伺服驱动器,适配本公司86/110/130三相步进电机。本步进伺服驱动器运用****的32 位 DSP,采用先进的伺服控制算法进行控制。相比传统步进驱动器 ,此步进伺服驱动器能够完全避免步进电机丢步问题,可以有效的抑制电机温升,明显的降低电机振动,极大的增强电机高速性能。并且本驱动器成本是交流伺服系统的 50%,同时适配电机尺寸兼容传统步进电机,方便客户升级替换。总之,此步进伺服驱动器集无丢步、低温升、高转速、高转矩、低成本等优点于一体,是一款性价比极高的运动控制产品。



联系方式:QQ:467102884  电话:18710050116(刘女士)
