闭环步进电机和伺服电机在木工雕刻机中的应用(LP)

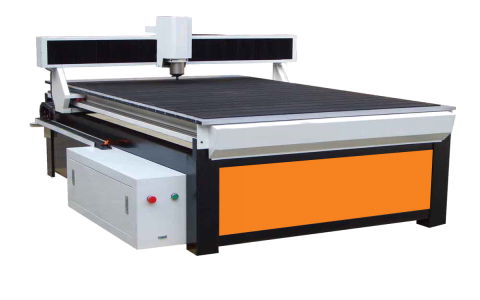

木工雕刻机是木工机械中一类非常重要的机械,木工雕刻机主要在木制的半成品上雕铣图案文字,制作成更有艺术价值和欣赏价值的家具。木工雕刻机能加工各种木质的半成品。

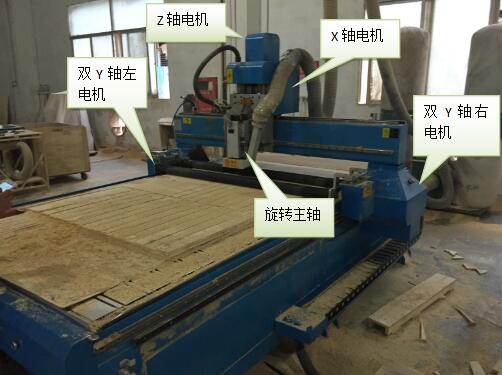

雕刻机主要组成部分?



1、闭环步进电机在开料机中的应用:传动结构主要是XY轴为皮带+齿轮齿条,Z轴为丝杆为主

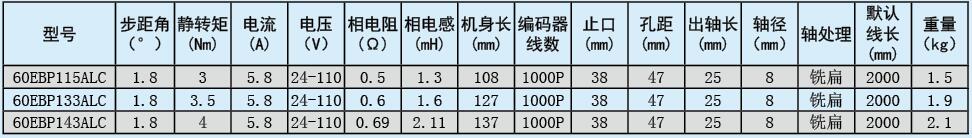

86EBP147ALC-TK0,静转矩8.5Nm,编码器1000P。编码器线长和电机线长为1800mm。电流范围0~6.5A,电压范围AC18~80V/DC24~110V,直流70V开关电源效果****。

2、伺服电机在浮雕机中的应用:传动结构主要是1、XY轴为皮带+齿轮齿条,Z轴为丝杆为主;2、X轴为皮带+齿轮齿条,Y轴为丝杆,Z轴为丝杆为主。






1、高性能:行业专用电机。驱动器根据不同工况的磁密云图自动调整控制算法,输出精确细腻,快速且平稳,****解决倒角加工、波浪纹消除、毛边及刀痕消除、扫底光滑度提高等技术问题;

2、低故障:软硬件参数均针对雕刻运动特点做出优化,保护门限位值精确设置,既充分发挥硬件能力,又可在异常情况下及时保护电机及驱动器,降低故障率;

3、易安装:采用4芯编码器信号传输方式,易接线,降线缆成本;

4、易调试:驱动器参数经过对雕刻行业的细化调整,并采用自动陷波、自动惯量识别等技术,只需要简单调整刚性即可使用;

5、宽适应:由于雕刻机常见结构及差异充分研究并植入到控制算法,算法的鲁棒性高,对不同机器、不同结构具有宽泛的适应性,无需要频繁调试


二、雕刻机电机驱动关键要求

1、XYZ电机之间需要走插补运动;

2、驱动器需要有超差报警功能;

3、双Y轴之间需要同步;

4、在开环步进的基础上再有一个速度的提升。


ZDM-2HA865为新一代 DSP 数字式步进闭环驱动器,采用先进的矢量型闭环控制技术,彻底克服传统开环步进电机丢步的问题,并且显著提高步进电机的高速性能、降低电机的发热程度和减小电机的振动,进一步的提升设备的工作速度和精度,降低设备的能耗。此外,在电机出现连续过载时,驱动器会输出报警信号,具有与交流伺服系统同样的可靠性。适配的电机安装尺寸与传统的(57/60) 和86 系列步进电机完全兼容,传统开环步进驱动方案可以做到无缝升级,并且成本相对于传统交流伺服系统的来讲具有极高的成本优势。



配套的DM系列高性能伺服电机驱动器,采用双成PCB制版性能更稳定,数码管实时显示转速,按键可随时更改驱动参数;电路板表面喷涂厚层三防漆,防尘、防潮、防静电,抵制恶劣环境,驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。****高品质保证。广泛应用在雕刻机、火花机、机械手、精确的机器等。

我公司专注于雕刻行业电机驱动已经多年,按照客户需求的变化及提升,从客户角度出发,为客户提供了高性能、高品质、低成本、低故障的方案,得到了广大客户的认可。


联系方式:QQ:467102884  电话:13811070445(刘女士)
