新款110/130闭环步进电机驱动套装高速大扭矩电机16nm-35nm(LP)




上图为时代超群110/130系列全数字闭环高速恒扭矩伺服步进套装,静转矩16Nm,20Nm,28Nm,35Nm给个可选,电流6A,编码器1000P。编码器线长和电机线长为2000mm。

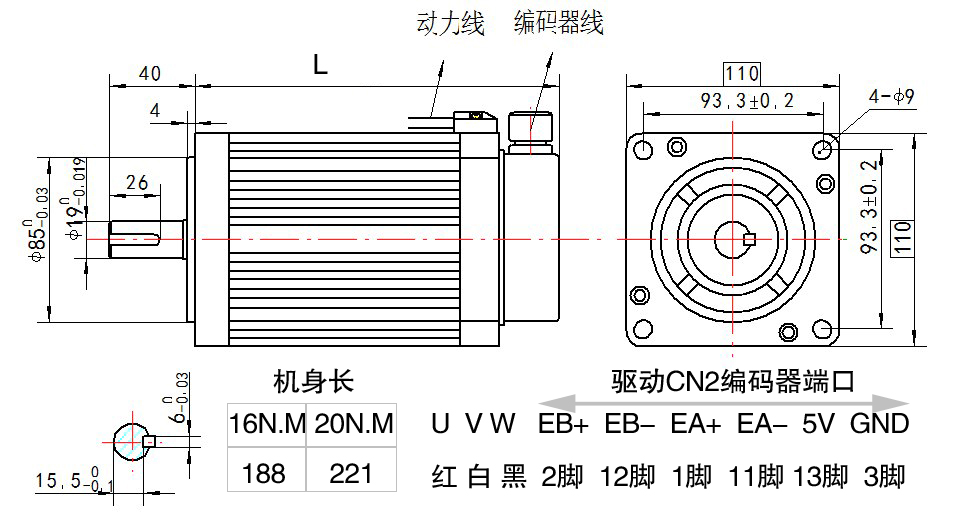

尺寸图如下



闭环电机有以下特点:

1:低发热(静止时,电流几乎为零,无发热)

2:平滑(基于反馈编码器的空间矢量电流控制算法和矢量平滑滤波技术,对困扰传统步进电机的低频共振有很好的抵制作用)

3:高速响应(先进的伺服控制技术提供了大力矩输出,使得系统具有极高动态响应,步进伺服速度可到600-1000RPM)

4:适用行业:点胶机/木工机/焊接机/螺丝机/拉链机/绕线机/贴片机/包装机/雕刻机/激光机/LED/电子设备




视频测试地址:链接:https://pan.baidu.com/s/1BZFV7jsx4Jr7IoKbcVK8Yg 提取码:umum

途中为新款驱动器ZDM-3HE2280是一款完美融入伺服技术的新型简易步进伺服驱动器,适配本公司86/110/130三相步进电机。本步进伺服驱动器运用最新的32 位 DSP,采用先进的伺服控制算法进行控制。相比传统步进驱动器 ,此步进伺服驱动器能够完全避免步进电机丢步问题,可以有效的抑制电机温升,明显的降低电机振动,极大的增强电机高速性能。并且本驱动器成本是交流伺服系统的 50%,同时适配电机尺寸兼容传统步进电机,方便客户升级替换。总之,此步进伺服驱动器集无丢步、低温升、高转速、高转矩、低成本等优点于一体,是一款性价比极高的运动控制产品。

闭环电机驱动接线示意图:


L,N供电220V


控制端口,接3.4.5.6



电机相线,UVW接红白黑


电机编码器线:2.12.1.11.13.3



广泛应用于适合各种力矩要求较大的自动化设备和仪器,例如:雕刻机、剥线机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高速度的设备中应用效果特佳。

联系方式:QQ:467102884  电话:13811070445(刘女士)
