上图为客户定做210MM型材宽重型直线导轨滑台，丝杆规格为行程3210丝杆，有效行程1500mm,丝杆还可以做1605.1610,2005,2010,3210,3230等规格，这种丝杆水平承载500KG，垂直可承载180KG 此导轨是根据客户垂直负载要求150KG定制的一款加强型导轨，承载能力强。 然后根据客户的速度要求160mm/s,给客户配的是3210的丝杆（螺距10mm). 160/10mm=16圈/S，那么电机需要转速为16*60=960转没分种。 能满足此速度的电机****的选择就是伺服电机，伺服电机具有高速度，高精度，恒扭矩等特性。给客户配的130伺服15Nm 2500转，考虑到是垂直负载，电机需要加刹车，加刹车是为了避免突然断电后丝杆下滑造成事故。

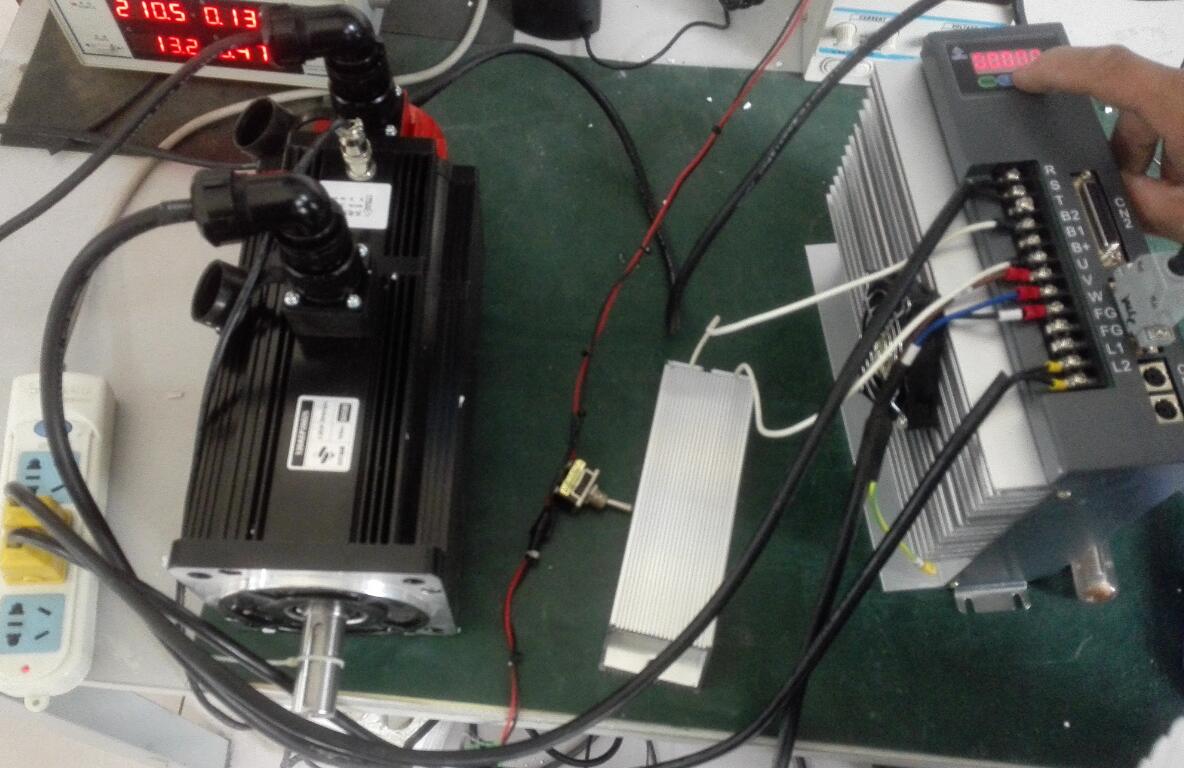

客户选用了我公司15NM带刹车的伺服电机130AEA38025-SH3B。此电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。电机功率3.8kw，转速2500转，刹车供电24V，断电刹车起作用。配套驱动DM-38EA采用双成PCB制版性能更稳定，数码管实时显示转速，按键可随时更改驱动参数；电路板表面喷涂厚层三防漆，防尘、防潮、防静电，抵制恶劣环境，驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。
配套控制器CM30D-10可编程单轴控制器，该面板型运动控制器（数控系统）采用高性能32位CPU，驱动装置采用细分步进电机或交流伺服电机，配备液晶显示器，全封闭触摸式操作键盘。该系统具有可靠性高，精度高，噪音小，操作方便等特点。 CN2接3.4.14.5
