今天就客户使用时代超群伺服电机时遇到的一些问题及解决方法，对于许多刚刚接触伺服电机的客户来说，很容易就卡在第一步接线问题上，时代超群伺服电机驱动器分为220V或者380V供电两种，而通常大功率的伺服电机才会做成380V，怎么样识别你伺服电机是220V还是380V的，一般伺服电机的标签上回标明。不要接错。 时代超群伺服电机型号及参数表如下：
另外还有高压系列

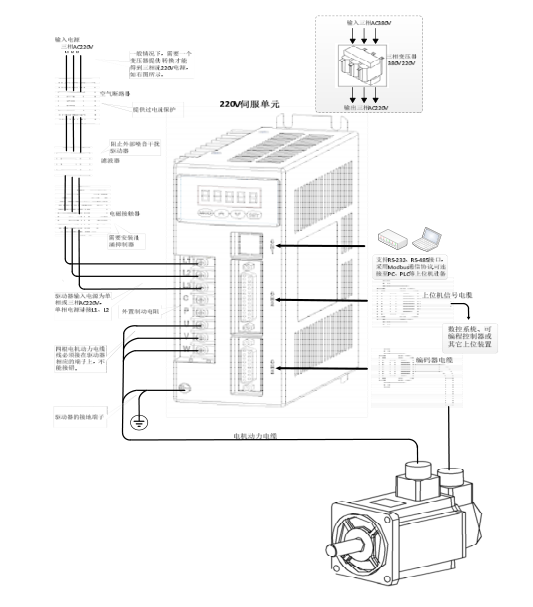

客户根据自己的伺服电机型号按照如下接线图接好线： 220V伺服电机如下接线方式

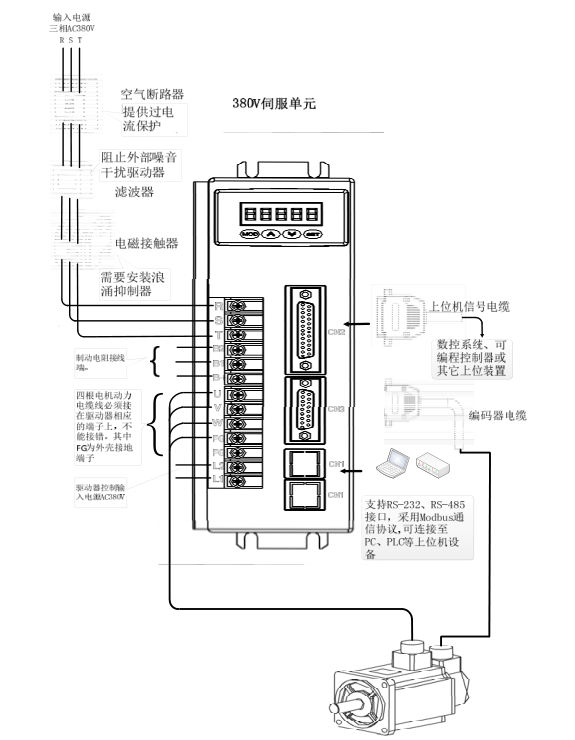

220V伺服电机供电可以选择单相220V（一火一零）或者三相220V（三火），如果客户是380V的工业用电，要外接一个变压器吧380V转为220V. 380V伺服电机如下接线方式
三相380V供电（两火一零），一般就是所说的工业用电，电压正负不能超过10% 客户按照上述接好线后，一般问题会卡在，如何进行外部控制，有的客户用PLC,有的客户用控制器，根据客户不同，具体的接线方式如下:

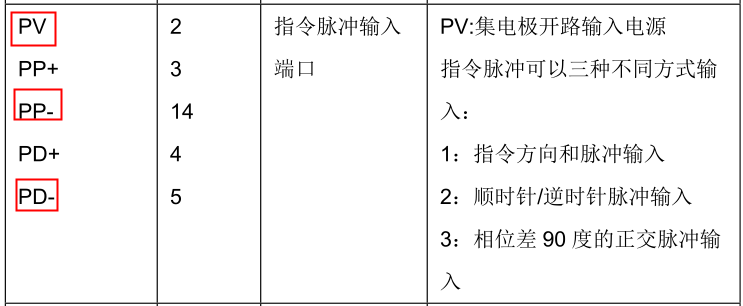

客户需要用PlC控制，如果是共阳极接法，那么只需要接三根线，如上图 PV 接24V+公共端 PP- 接脉冲负 PD- 接方向负

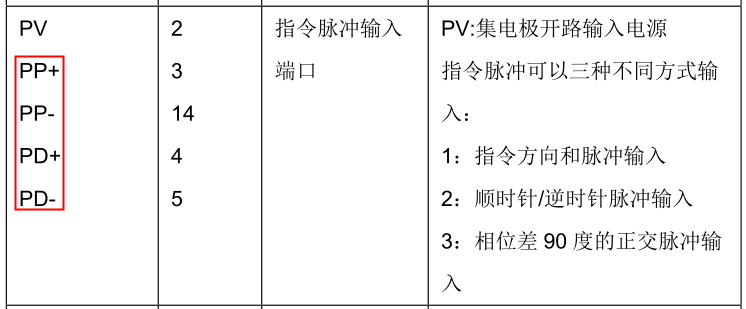

客户需要用5V信号控制器控制，那么只需要接四根线如上图
PP+ 接脉冲正 PD+ 接方向正 PP- 接脉冲负 PD- 接方向负

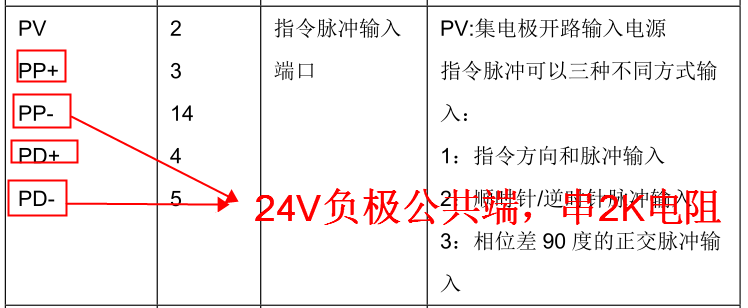

还有一种情况，客户需要用PlC控制，如果是共阴极极接法，那么需要在脉冲-和方向-上串2K电阻，把信号转换成5V，如上图
