时代超群交流伺服电机常见问题及解决方法汇总——电子齿轮比设定(LP)

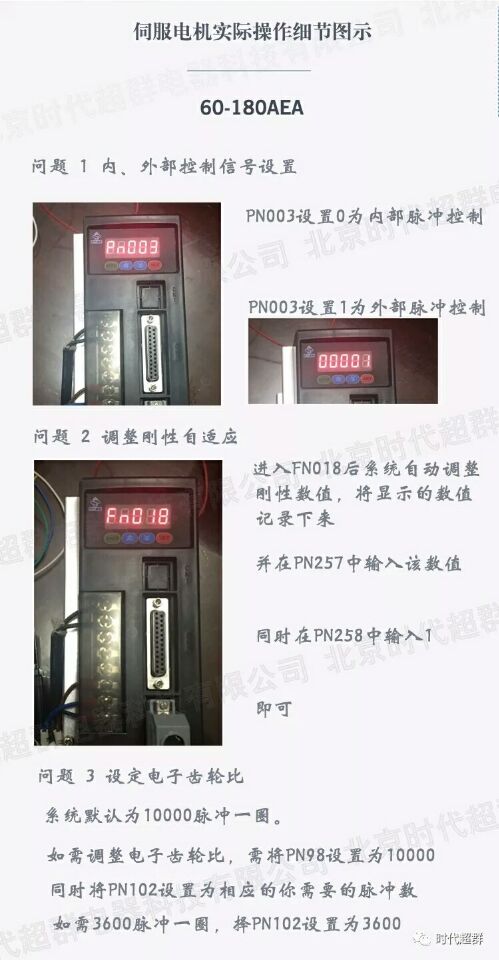

时代超群伺服电机默认为10000个脉冲转一圈,客户可以根据自己的要求设定,设置电子齿轮比即可,您按照如下方式设定即可。

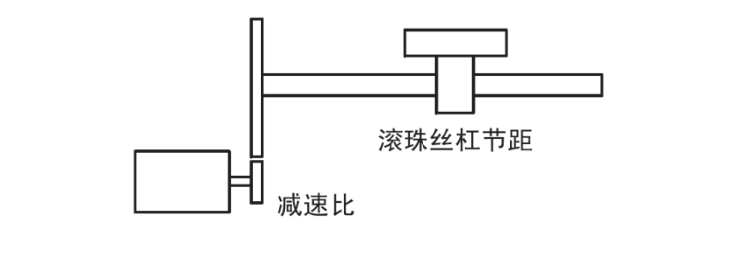

电子齿轮比约分后输入,一般使用的话不需要约分,但是搭配导轨滑台使用的时候,结合导轨的螺距能更好的的设定滑台移动的距离。

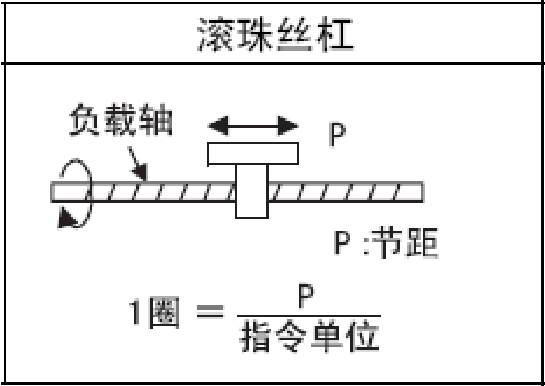

电子齿轮功能是对一个输入脉冲指令的工件移动量进行缩放的功能。一个输入脉冲指令称做“1指令单位。通过电子齿轮比调整。指令控制器”可以不顾及机器的减速比或者编码器线数来进行控制。

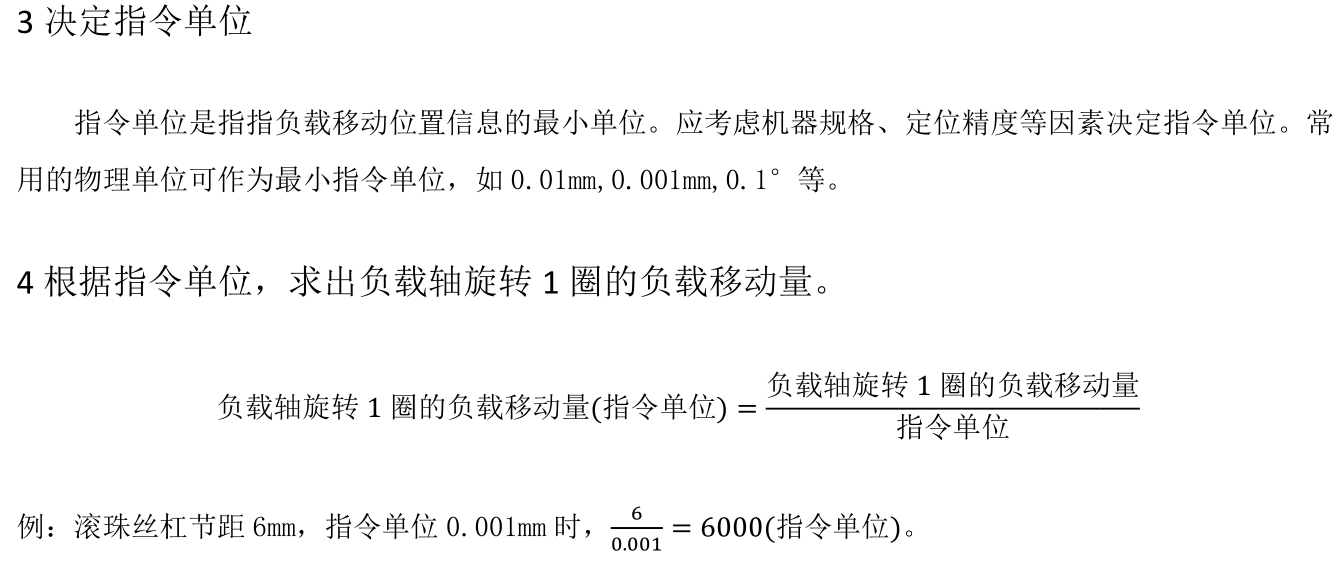

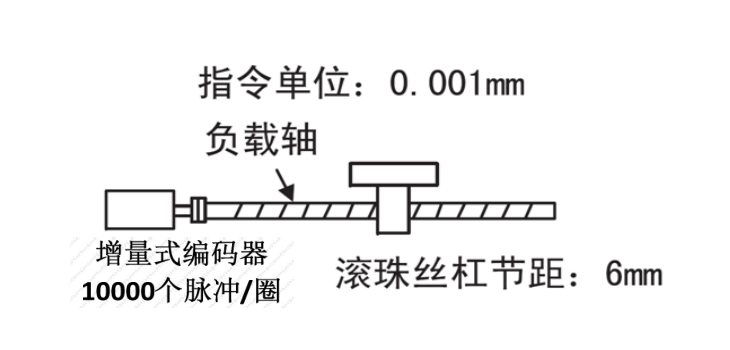

负载轴旋转 1 圈的负载移动量(指令单位)=6mm/0.001mm=6000

电子齿轮比=10000/6000=5/3。

设定 Pn098=5,Pn102=3。

那么此时想移动多少距离(300mm),直接在控制器输入相应的数据(300)的指令即可。


时代超群交流伺服电机选用高工作温度、高磁能积优质永磁材料;采用有限元法优化电磁参数设计;采用正弦波电流驱动,运行特性良好;被广泛应用在是火花机、机械手、精确的机器等。能加配减速箱、令机械设备带来可靠的准确性及高扭力。 调速性好,单位重量和体积下,输出功率****,更远远超过步进电机。多级结构的力矩波动小,功率从100W~10KW都可以做。。


DM系列驱动器采用双成PCB制版性能更稳定,数码管实时显示转速,按键可随时更改驱动参数;电路板表面喷涂厚层三防漆,防尘、防潮、防静电,抵制恶劣环境,驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。可增加串口功能,实现485通信功能
