57HBP112AL4-TFA,电机采用优质冷轧硅钢片和耐高温永磁体制造,采用业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡区。 步距角1.8° 扭矩2.8N.m,电流4.2A,机身高112MM,轴径Φ8MM,铣扁,出轴长22mm,配套的驱动ZD-2HD542两相步进电机驱动器低价格,高速力矩大;供电电压可达50V;输出电流峰值可达4.2A(均值3.0A);三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4,6,8 线两相步进电机;光隔离差分信号输入,脉冲响应频率可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便,八档可选;4 产品参数表如下
产品尺寸图如下
客户在力度不够的情况下可以加装减速机来增加扭矩

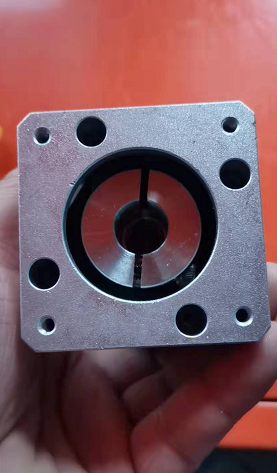

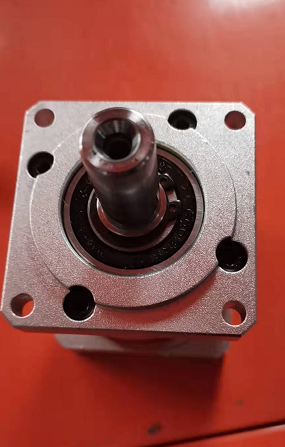

PL57N005S0F精密行星减速机,时代超群行星减速机内部齿轮采用优质低碳合金钢,经渗碳淬火,研磨跑合,具有体积小,重量轻,承载能力高,使用寿命长,运转平稳,噪声低,输出扭矩大,速比大,效率高,性能安全的特点。广泛应用于数控自动化设备当中。

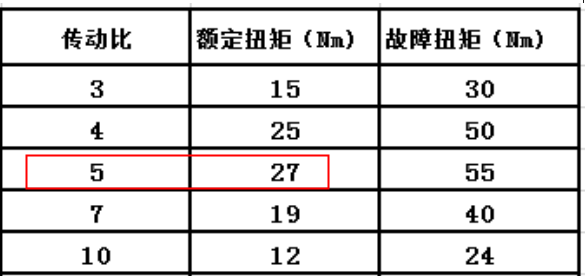

2.8NM的步进电机,搭配5速比行星减速机输出扭矩可以达到多少呢? 2.8NM*5速比*90%输出效率=12.6NM小于减速机额定扭矩27NM,所以最终可以输出27NM的力度 联系方式:QQ:467102884 电话:18710050116(刘女士) 淘宝店铺:
