步进电机和滚珠丝杆直线导轨利用同步轮做L型安装更加节省空间(LP)
2021年5月10日


上图为客户定做的一套CBX导轨滑台,电机采用的事57-56步进电机,由于客户控制键限制,利用同步轮转换电机的安装位置。大大节省了空间的。


CBX系列线性滚珠丝杠直线导轨滑台,水平载重50kg,垂直载重10kg,定位精度0.03MM,此款有效行程可做到1500mm,可做成1204、1605、1610规格的滚珠丝杠可配42/57步进电机、无刷电机,60闭环伺服电机等。

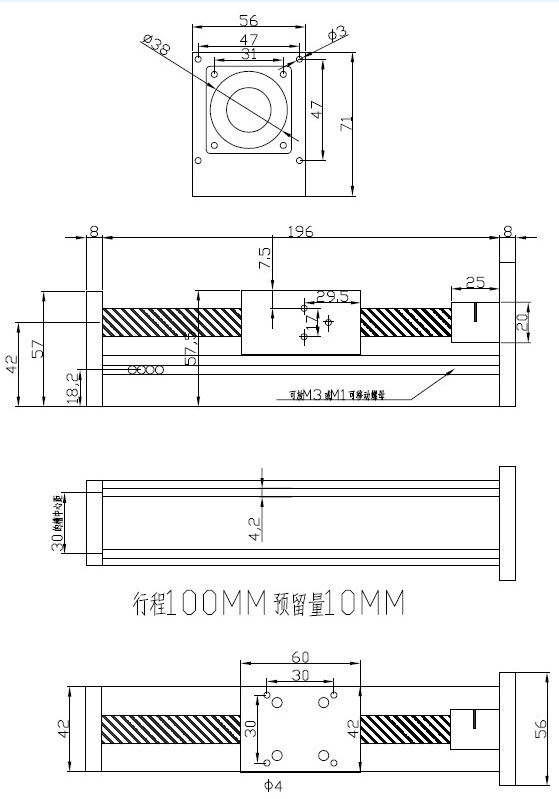

产品尺寸图如下:



57HBP56AL4-TF8A两相混合式步进电机 步距角1.8° 扭矩1.2N.m,电流3A,机身高56MM,出轴长22mm,轴径Φ6MM或者Φ8MM,圆轴或者铣扁均可定制,此款电机结构简单、可靠性高、经济耐用;适配各类两相步进电机驱动器;高速大力矩、低噪音;可靠性强,温升小、运行平稳;


ZD-2HD542两相步进电机驱动器低价格,高速力矩大;供电电压可达50V;输出电流峰值可达4.2A(均值3.0A);DY-IS步进/伺服控制器,具有体积小、可靠性高、寿命长、易于使用指令丰富,可以配100W- 24V开关电源。

联系方式:QQ:467102884  电话:18710050116(刘女士)

淘宝店铺:
