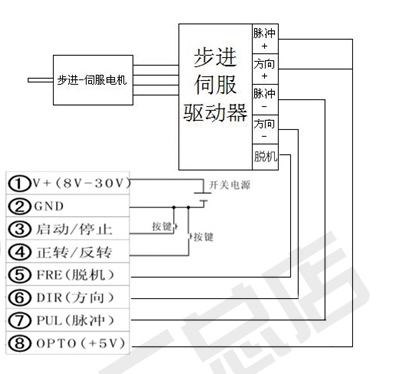

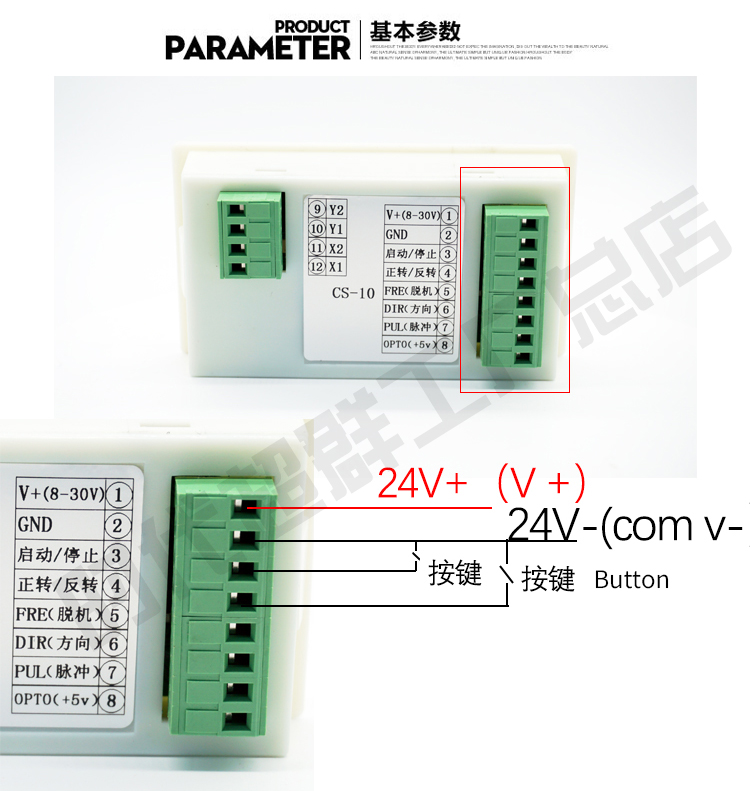

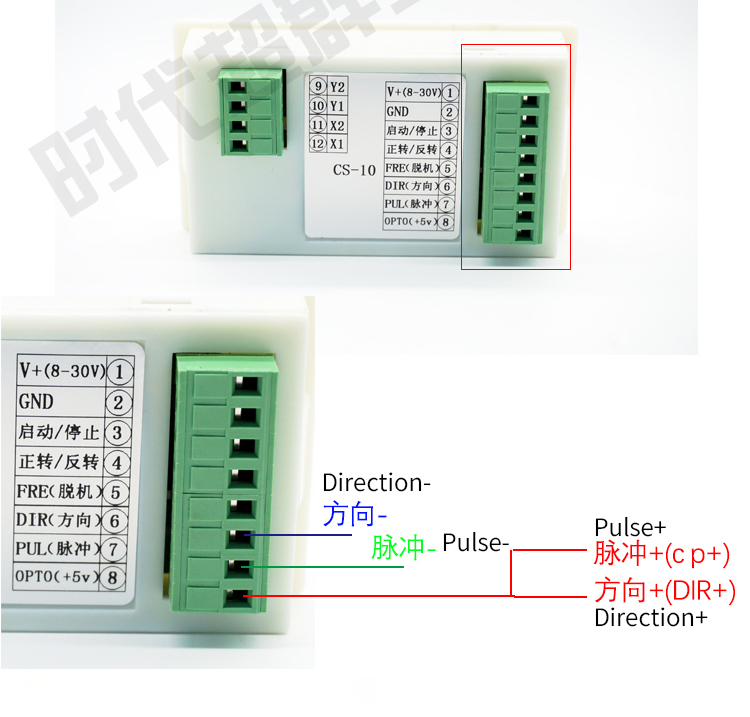

上图为时代超群CS10-3脉冲发生器可以控制步进电机，伺服电机,电机转速0-3000转每分钟,方波，无极可调。外接启停、方向可以实现外部控制,具有调速、定长功能。

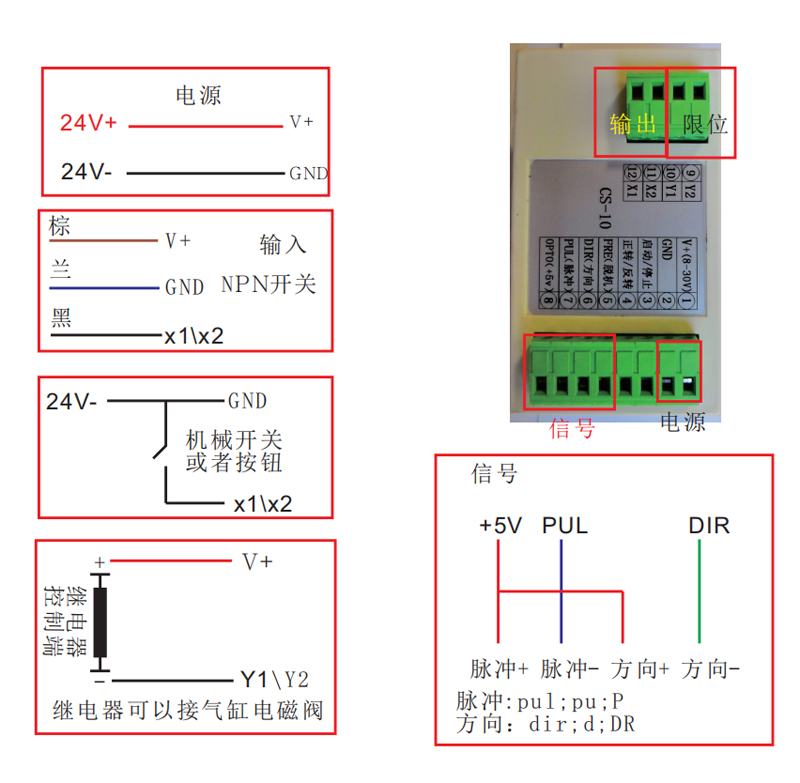

带有两个输出口和两个限位口

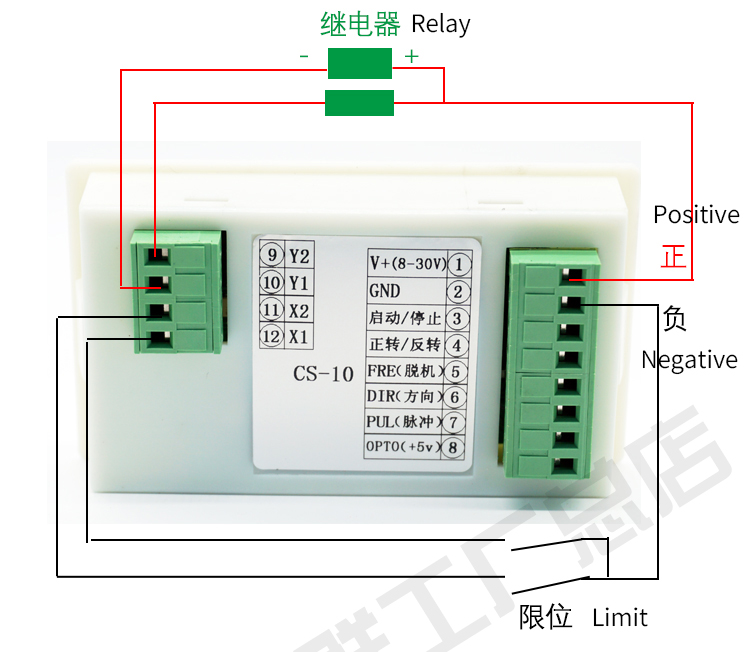

此控制器有一个最常用的限位功能，常用于导轨控制，来控制电机带动丝杆做往复运行。此款控制器实现碰到限位开关就反转的功能，也可以实现碰到限位开关就停止的功能。
如果设置为碰到限位就反转的话设置如下：
如何设置为碰到限位就停止：  现款的控制器有模式5，含义是速度控制，遇限位时停止。大大方便了客户控制 客户通常使用的限位开关有两用，一种是两根线的接触样式限位开关，另外一种是感应式限位开关，通常为三根线
三根线的接线接法： 粽色的是接电源的正极(1号端子)，蓝色的是接电源的负极（2号端子），黑色的是接载（信负号输出）（X1限位或X2限位）。
