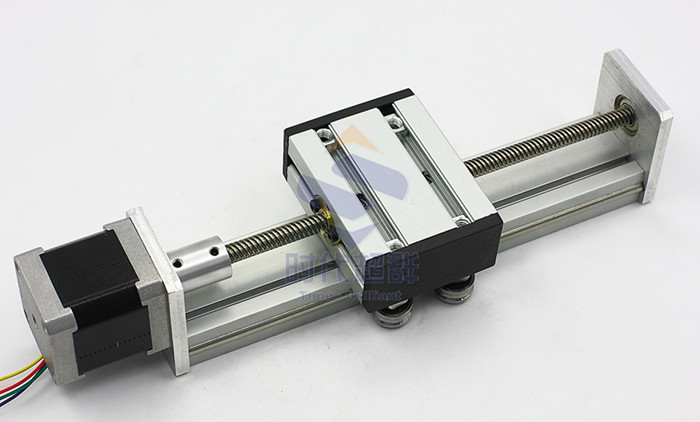

梯形丝杆直线导轨和42电机的搭配使用(LP)



电机为42两相混合式步进电机  42HBS48BL4-TF8



42HBS48BL4-TF8两相混合式步进电机,机身高48MM,扭矩0.5N.m,电流1.7A,轴径Φ5MM,铣扁,轴长24mm,线长350MM,广泛适用范围于激光、医疗、纺织、安防等行业。



导轨为CBX0808-100梯形丝杆直线导轨 长度200mm 有效行程100mm 导程8mm 丝杆直径8mm 水平载重50Kg


此款导轨有以下几个特点:

1、四方向等载受负荷力

导轨滚动体设计为特殊的压力角,决定其径向,反径向和水平方向可承受等额载荷  水平承载50KG 垂直承载10KG

2、高刚性,高负荷

导轨采用特殊的四列圆弧沟槽设计,增大了接触面积,相对两面列式沟槽承受载荷能力,接触刚度和系统刚度都大有提高。

3、高精度

导轨采用高精度特性专机多面同时磨削,激光检测等先
进手段,易于保证导轨的制造精度。

4、平滑,低噪,环保无污染

导轨返向器采用特殊的合成树脂制作的返向,导向系统,并拥有特殊的返向系统设计,因而可达到平滑而低噪的直线运动。

5、结构小型化

导轨端面和刚性达到最优化设计,端面小而刚性大,因而可实现机床小型化的目的。

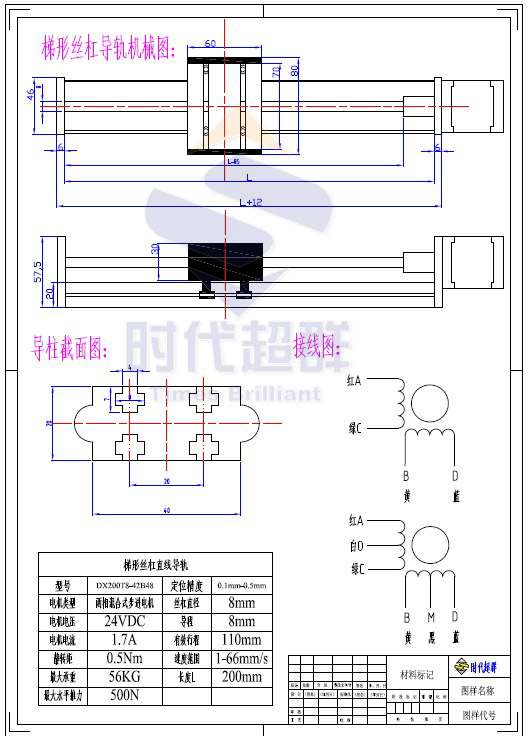

机械安装尺寸图:


联系方式:QQ:467102884  电话:13811070445(刘女士)
