适配轴12.7mm的86步进电机高精密行星减速器(LP)
2021年3月23日


上图为精密行星减速机PL86N016S6,此款减速机速比16速比,减速机能承受额定输出扭矩100NM,具有高刚性、高精度(单级可做到1分以内)、高传动效率(单级在90%-95%)、高的扭矩/体积比、终身免维护等特点。安装在步进电机和伺服电机上,用来降低转速,提升扭矩,匹配惯量。

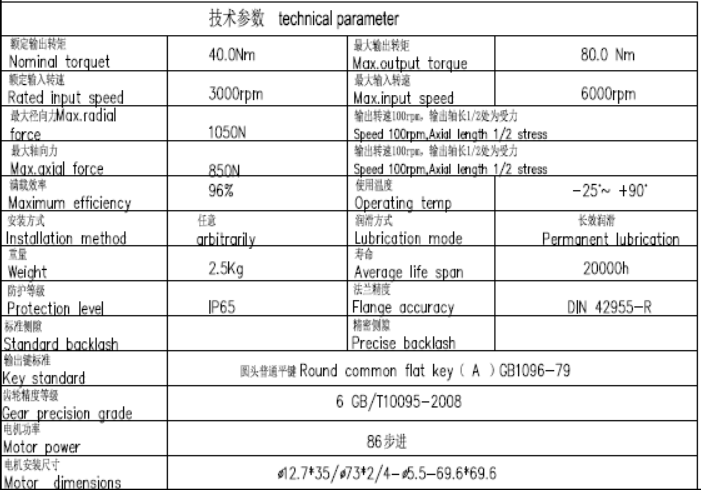

具体参数见下表:

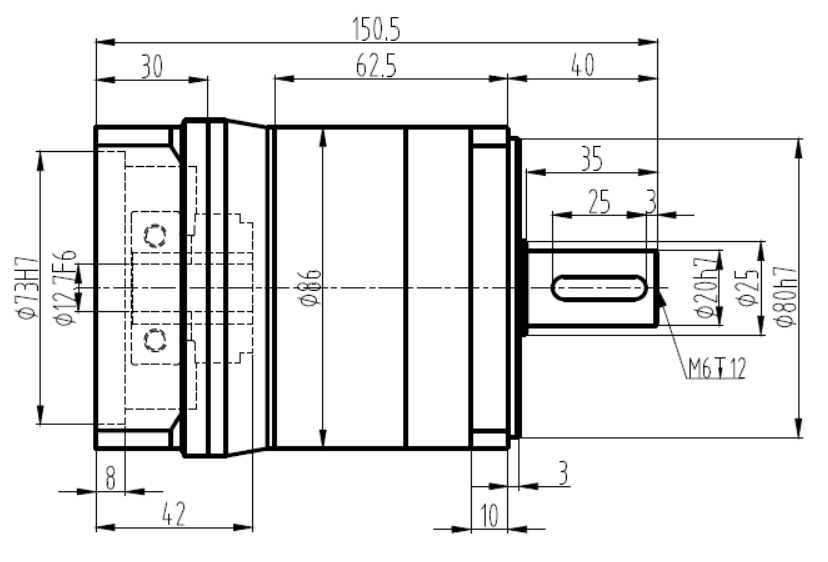

客户电机为轴12.7mm的步进电机,图纸如下:


那么减速机的输入端必须和电机匹配



减速机搭配电机的最终扭矩=电机扭矩*减速比*减速机输出效率<减速机能承受的额定扭矩

如果计算出来的数值大于减速机能承受的额定扭矩,那么最大也就输出减速机能承受的



时代超群步进电机采用优质冷轧硅钢片和耐高温永磁体制造,采用业界先进的磁路设计方案具有良好的内部阻尼特性,运行平稳,无明显振荡区。上图为86HBP155AL4S-TK0两相混合式步进电机是时代超群推出的新款12NM步进电机,此电机性能要比同类市场相同扭矩的电机,磁力大,运行平稳,出线设计和密封圈的设计,让电机抵抗恶劣环境的性能更佳,电机步距角1.8°,扭矩12N.m,电流5.8A,机身高150MM,轴Φ14MM。具体参数尺寸图如下:


配套驱动DM860H两相步进电机驱动器接口采用超高速光耦隔离;抗高频干扰能力强;16种不同细分任意切换;自动半流锁定;8 档电流可调;支持脱机、使能、锁定等功能;过压、欠压、过流保护。

联系方式:QQ:467102884  电话:18710050116(刘女士)

淘宝店铺:
