上图为国外客户定做的一套两种导轨控制系统，采用到了一款CM40L-20控制器，两个DM542驱动器，一个24V-200W开关电源，两根有效行程100MM的导轨1610的丝杆，X轴电机采用了3.5NM步进电机，Y轴电机采用了1.2NM步进电机。 电机带滚珠丝杆运动，经常有客户想实现，比如电机实际输入的脉冲值就是电机实际带动丝杆运行的距离。那么是怎么实现的呢？ 首先，必须线给驱动器设定一个细分

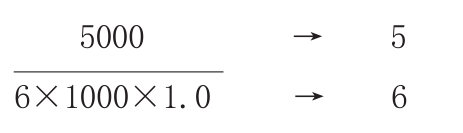

假如步进电机驱动器细分为一转 5000 步，或伺服驱动器每转 5000 个脉冲，丝杠导程为 6mm，减速比 1:1，即 1.0 那么控制器（脉冲发生器）的电子齿轮比计算如下
即：分子为 5，分母为 6 我们修改控制器的电子齿轮比CM40控制器可以设置 电子齿轮：分子：1—99999，分母：1—99999
CM40L系列控制器支持1-4轴控制，此链接为单轴控制器连接，6路输入 8路输出 全光耦隔离 抗干扰能力强！ 485 接口，可与PLC 混合编程 24V 双电源隔离供电，分为系统供电与IO 供电 编码器接口，可做专机！程序行480 行 USB 接口，系统供电，上位机软件或图片下载使用！ 直线插补 圆弧插补。 联系方式：QQ:467102884 电话：18710050116（刘女士） 淘宝店铺：
