可实现简单调速,正反转,启停控制的交流伺服套装(LP)
2020年4月10日

会碰到一些客户问控制器怎么编程。电机,驱动器怎么接线等问题。电话打了无数遍终于搞明白了。但是时间也浪费了。根据这种现象,公司提供了配电箱集成服务,只要客户把自己设备想实现的功能高速技术人员,技术人员就会根据客户的需求把所需要的运控设备集成到配电箱中,客户只要插上电源,按下按钮,即可轻松工作。

下图为客户定做的一套600w高性价比点位器调速无需编程单轴控制箱

image.png image.png


控制箱内一套600W的交流伺服电机驱动套装,一台24V电源和一个CS10-3电位器调速控制器。两个按钮开关,一个是启动一个是停止。具体产品如下:

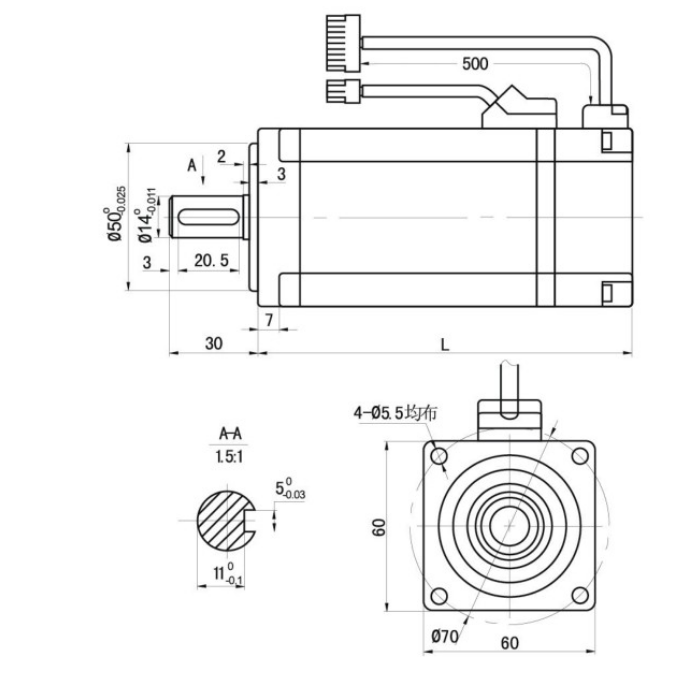

上图为时代超群推出的新款高性价比60交流伺服电机驱动套装。XK60AEA06030-SC3。1.91N.M 600W 3000转 电机法兰60*60,轴径14mm,此电机出力大,响应快,速度高,转动平滑,力矩稳定。配套驱动XKM-30A采用双成PCB制版性能更稳定,数码管实时显示转速,按键可随时更改驱动参数;电路板表面喷涂厚层三防漆,防尘、防潮、防静电,抵制恶劣环境,驱动器内部采用井TI芯片、****高品质保证。


  伺服电机是在其额定转速范围内,属于恒力矩输出。且本身具有多种反馈调节,用来保证伺服电机的运行精度以及输出力矩的精度。



驱动器 U、V、W 的接线端子必须与电机端子 U、V、W 一一对应,注意不能用调换三相端子的方法来使电机反转,这一点与异步电动机完全不同。 由于伺服电机流过高频开关电流,因此漏电流相对较大,电机接地端子必须与伺服驱动器接地端子 PE 连接一起并良好接地。因为伺服驱动器内部有大容量的电解电容,所以即使切断了电源,内部电路中仍有高电压。在电源被切断后,最少等待 5 分钟以上,才能接触驱动器和电机。接通电源后,操作者应与驱动器和电机保持一定的距离。长时间不使用,请将电源切断。

TB2FiEZxLiSBuNkSnhJXXbDcpXa_!!840806142.jpgTB2ImX1Gf9TBuNjy0FcXXbeiFXa_!!840806142.jpg

可实现位置控制,速度控制,扭矩控制,主要应用于一下领域


上图为时代超群CS10-3脉冲发生器可以控制步进电机,伺服电机,电机转速0-1000转每分钟,方波,无极可调。外接启停、方向可以实现外部控制,具有调速、定长功能。

此控制器有一个最常用的限位功能,常用于导轨控制,来控制电机带动丝杆做往复运行。此款控制器实现碰到限位开关就反转的功能,也可以实现碰到限位开关就停止的功能。


如果设置为碰到限位就反转的话设置如下:


如何设置为碰到限位就停止:


现款的控制器有模式5,含义是速度控制,遇限位时停止。大大方便了客户控制

客户通常使用的限位开关有两用,一种是两根线的接触样式限位开关,另外一种是感应式限位开关,通常为三根线

基础接线方式:




1、 机械行业:加工中心、数控冲床、折弯机、剪板机、PLC程序控制器、各款汽车检测设备、组装设备、焊接设备。

  2、 印刷行业:晒板机;印刷机、胶印机、轮转机、激光照排、打样设备,全自动冲板机、喷绘机;折页机、切纸机、锁线机胶订机、全自动瓦椤纸板(箱)生产线、自动送纸上胶机、电脑三边封袋机、无轴高速胶印机等。

  3、 医疗行业:监护仪、B超机、CT控制箱、心电图(脑电图)测试仪、X光机、切片机、血液透析机、温控仪等。

  4、 食品行业:杀菌机、均质机、标贴机、制罐机、流量控制仪、封口机、包装机、咖啡机等。

  5、 橡胶轮胎行业:钢丝带束层生产线、内衬层挤出生产线、钢丝压延机、双复合挤出机、钢丝帘布裁断机、重型密炼机、子午线轮胎钢丝机等

  6、 电梯行业:各类电梯的门控制、楼层控制。


联系方式:QQ:467102884  电话:18710050116(刘女士)
