今天就DM系列伺服电机驱动套装给大家讲解一下，怎么不接控制器的情况下。来实现电位器模拟量调速，开关控制正反转，和电机的启动停止。

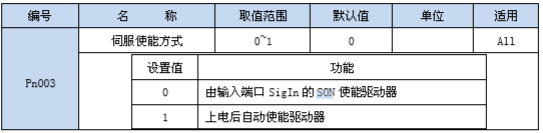

客户要求，电位器调速，开关一直接通的时候，电机转，断开的时候电机停止。另一个开关的通断来控制方向 首先，电机，驱动接好线，控制端口什么也不用接 pn003调为0，由输入signin 口来使能驱动器，控制电机的启动和停止

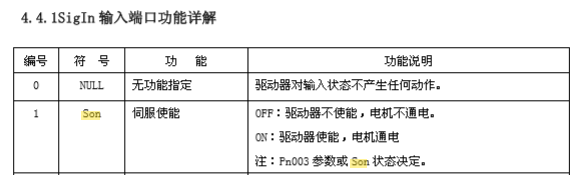

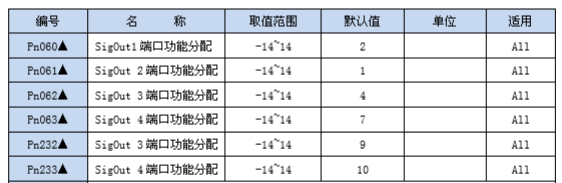

利用SIGNIN口必须吧9.10脚供电24V 此时，我们吧SIGNIN 1口PN060设置为1，那么SIGNIN1口接通的时候电机就转，断开的时候电机就停止
加入我们吧SIGNIN2口设置为方向，那么我们需要吧PN061设置为18，指令取反
此时SIGNIN2端口通的时候电机一个方向，断的时候另外一个方向
电位器调速如何实现 如果是控制电机转速，需要吧PN002改为1，如果是扭矩模式，需要吧PN002改成0，接下来就是如何用模拟量控制，接电位器调速需要用到CN2端口，我们要了解CN2端口各个角的意思。打开说明书第14页
上红框部分适用于外接电位器调速的端口，除了上述端口，还需要一个24V电源和一个10V的电源（可以用12V电源降压到10V，客户购买伺服是可以一同购买） 示意图如下：
实物图如下：
时代超群生产的交流伺服电机选用高工作温度、高磁能积优质永磁材料；采用有限元法优化电磁参数设计；采用正弦波电流驱动，运行特性良好；电机惯量适中，满足各种场合使用。轴长、轴径、出轴处理方式等可根据客户定制。被广泛应用在是火花机、机械手、精确的机器等。能加配减速箱、令机械设备带来可靠的准确性及高扭力。 调速性好，单位重量和体积下，输出功率****，更远远超过步进电机。多级结构的力矩波动小，可做成220V或者380V，加装减速机，编码器做成****值式样。
配套驱动采用双成PCB制版性能更稳定，数码管实时显示转速，按键可随时更改驱动参数；电路板表面喷涂厚层三防漆，防尘、防潮、防静电，抵制恶劣环境，驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。可增加232或者485串口通信功能。 时代超群以下系列的伺服电机均可加串口通讯功能
另外还有高压系列
联系方式：QQ:467102884 电话：18710050116（刘女士）
