客户改装小型材高承重能力带光轴支撑的直线导轨滑台(LP)
2018年9月4日

image.png image.png

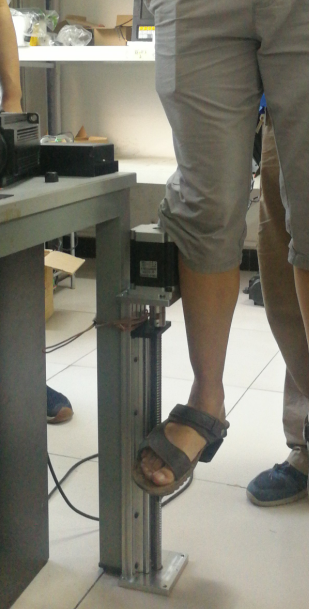

上图是为客户特殊改装的一台GBX80型材的直线导轨,此款可户利用此款导轨,垂直推动100斤的负载。搭配的事86-98步进电机。经过改装以后,此款承载能力非常强,可承载170斤的负载。


GBX80双轨道滑台模组,丝杠规格可选择1204,1605,1610,型材宽80MM,行程可定制30-2000mm,垂直负载30KG,水平60KG,承载能力强,运行稳定,可搭配57/60等电机使用,可配组合安装片,用于客户搭建龙门架或者导轨模组。

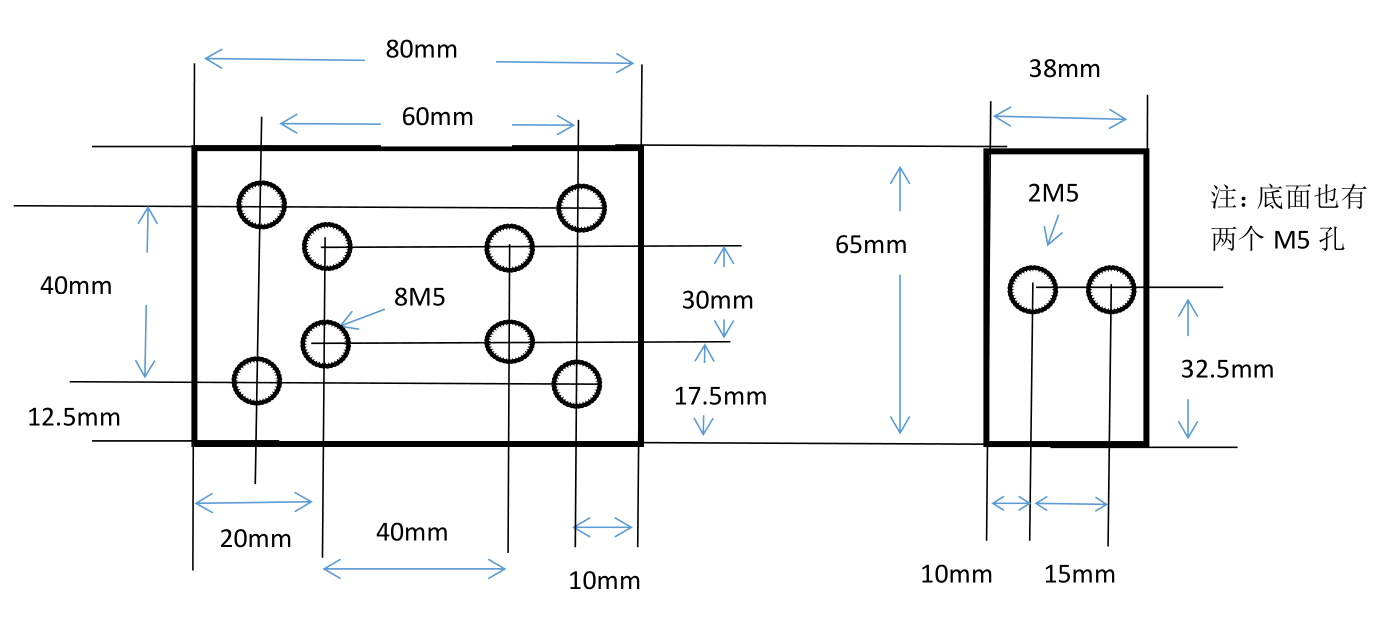

上图为客户特殊定制的 GBX1610J-400-80-LL ,丝杠规格1610,既丝杆直径16MM,导程10MM,行程可定制400mm,客户主要是需要的推理很大,所以搭配的事86步进电机,客户垂直使用加大了轴承片和电机连接片,并打了八个固定孔,具体尺寸如下:

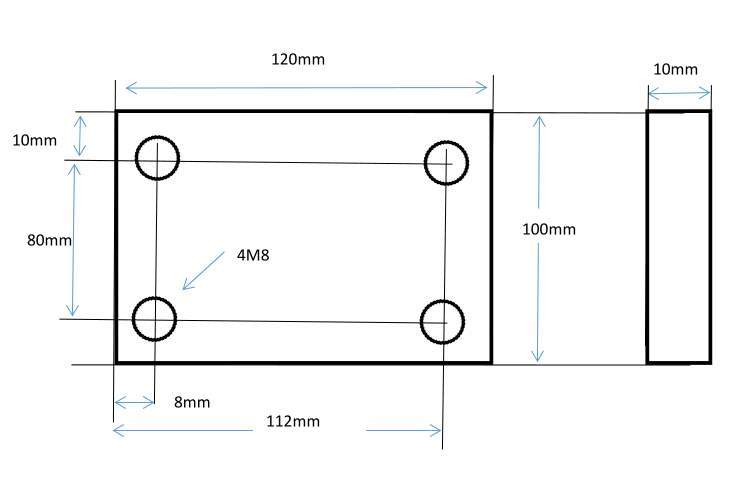

电机片和连接片的尺寸下效一样,都开了四个M8的螺纹孔,具体图纸如下:


使用场合:


联系方式:QQ:467102884  电话:13811070445(刘女士)
