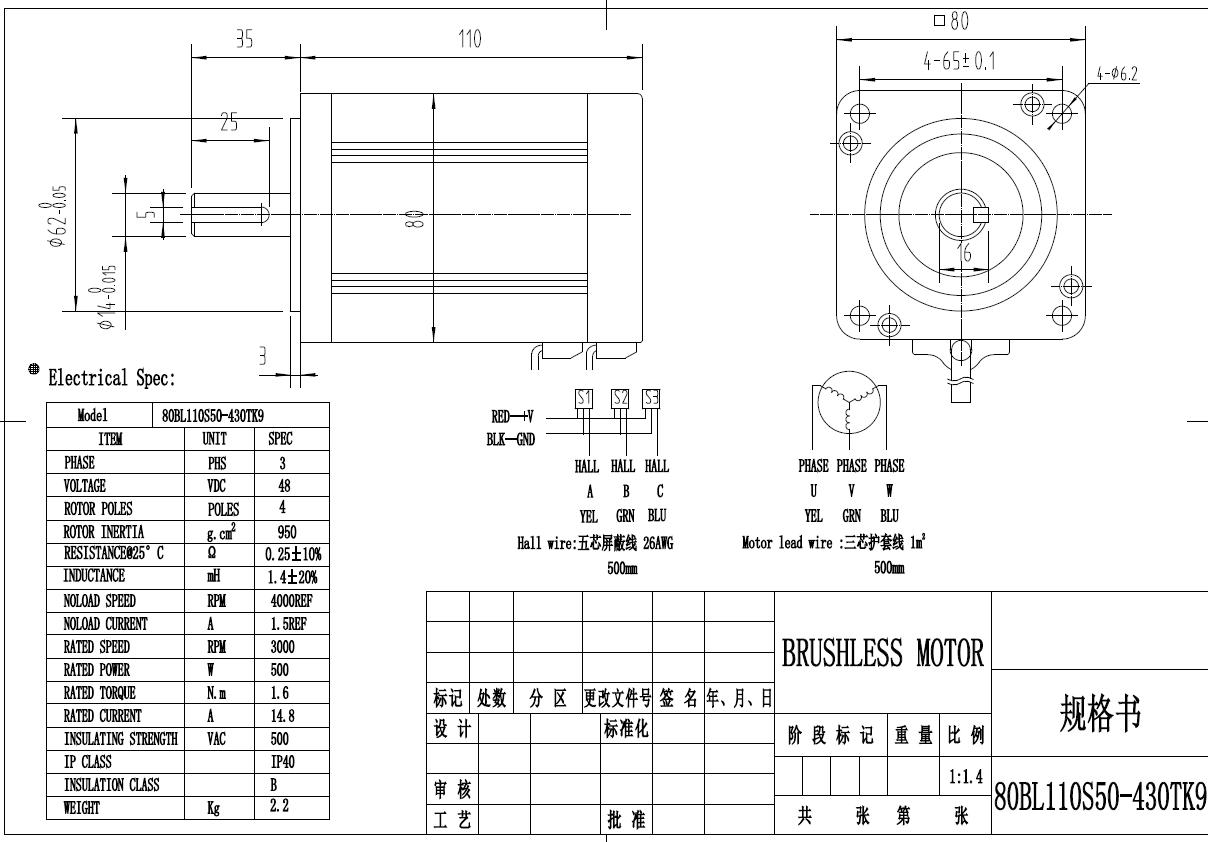

80BL110S50-430TK9是时代超群主打80系列性价比高的一款无刷电机 额定功率500W 3000转 输出力矩可达1.59Nm,高转速、低噪音,适用在有无极调速需求及小型自动化控制领域,客户搭配5速比精密减速机PL80N005SWF,增加电机扭矩的同时,降低转速。来满足客户需求大扭矩。 输出扭矩=电机扭矩*减速比*效率>实际需要的扭矩≤减速机能承受的额定扭矩 此套装输出扭矩=1.59NM*5*90%=7NM,输出转速3000/5=600rpm 电机参参数如下:

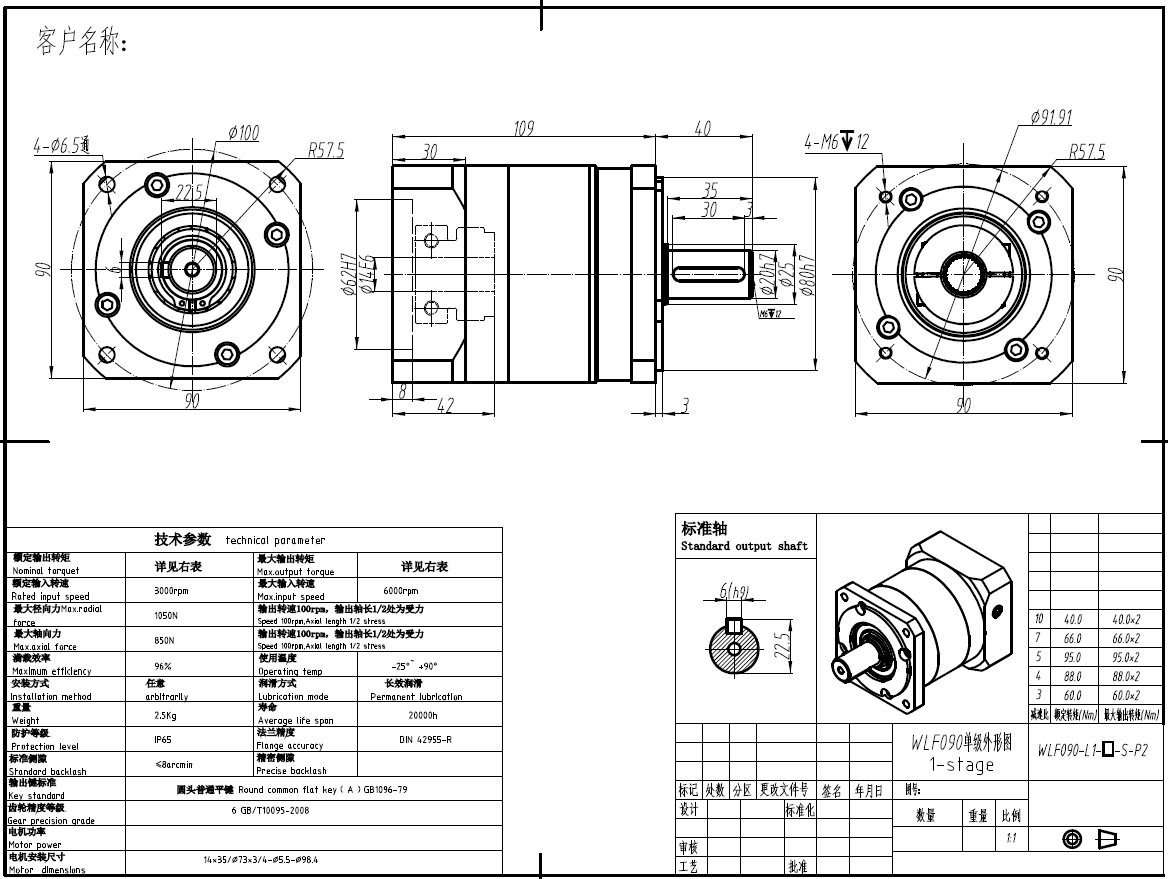

PL系列高精密行星减速机,精密行星减速机具有高刚性、高精度(单级可做到1分以内)、高传动效率(单级在97%-98%)、高的扭矩/体积比等特点。 减速机参数如下:

ZM-6618高集成度高可靠性无刷直流(BLDC)电机控制器, 三相全桥,PWM 方波驱动控制,过流保护措施,过载时立即关断输出及时保护电机,纯硬件设计,高速度,高抗干扰能力,宽幅电压兼容 DC12-60V,低发热,大功率
上图为接线应用功能图 此款驱动器具有以下功能: 欠电压( ≤ 15V )、过压 60V 堵转 3 秒自动关断输出 霍尔错误保护 输出 18A,过流关断输出 支持内置电位器、外接电位器、模拟电压和 PWM 调速 带有使能、平滑切换方向、报警输出、速度反馈功能, 灵活配合常开、常闭控制系统 具有缓启动功能,避免电流过冲,有效保护电机 缓启动时间多档定制(0S、1S、3S、10S)默认 1S 联系方式:QQ:467102884 电话:13811070445(刘女士) 淘宝店铺:
