直流无刷电机如何利用三档自锁开关来控制正安反转和停止(LP)



直流无刷电机控制器,一般分为两种,一种是方向,正反转有单独端口,类似ZM-6545A,还有一种是方向只有一个端口控制,通断来控制方向。例如ZM-6615

具体如下:


ZM-6545A控制电机的方向和转速要利用控制信号端口,此时必须要接电位器,不接电位器,电机是不会转的,+5V和SPEED和GND可外接电位器调速,SPEED为信号电压端口,接好电位器,调方向的话用GND和CCW短接是一种方向,GND和CW短接是另外一种方向。

接双控开关(三档自锁)控制正反转和启停


双向开关,客户向着左旋转就相当于,GND和CCW接通,那么电机,就正传方向,如果回位,那么就相当于断开,电机停止运转,向着右旋转就相当于GND和CW接通,就是电机反转

还有一种,方向端口只有一个接口

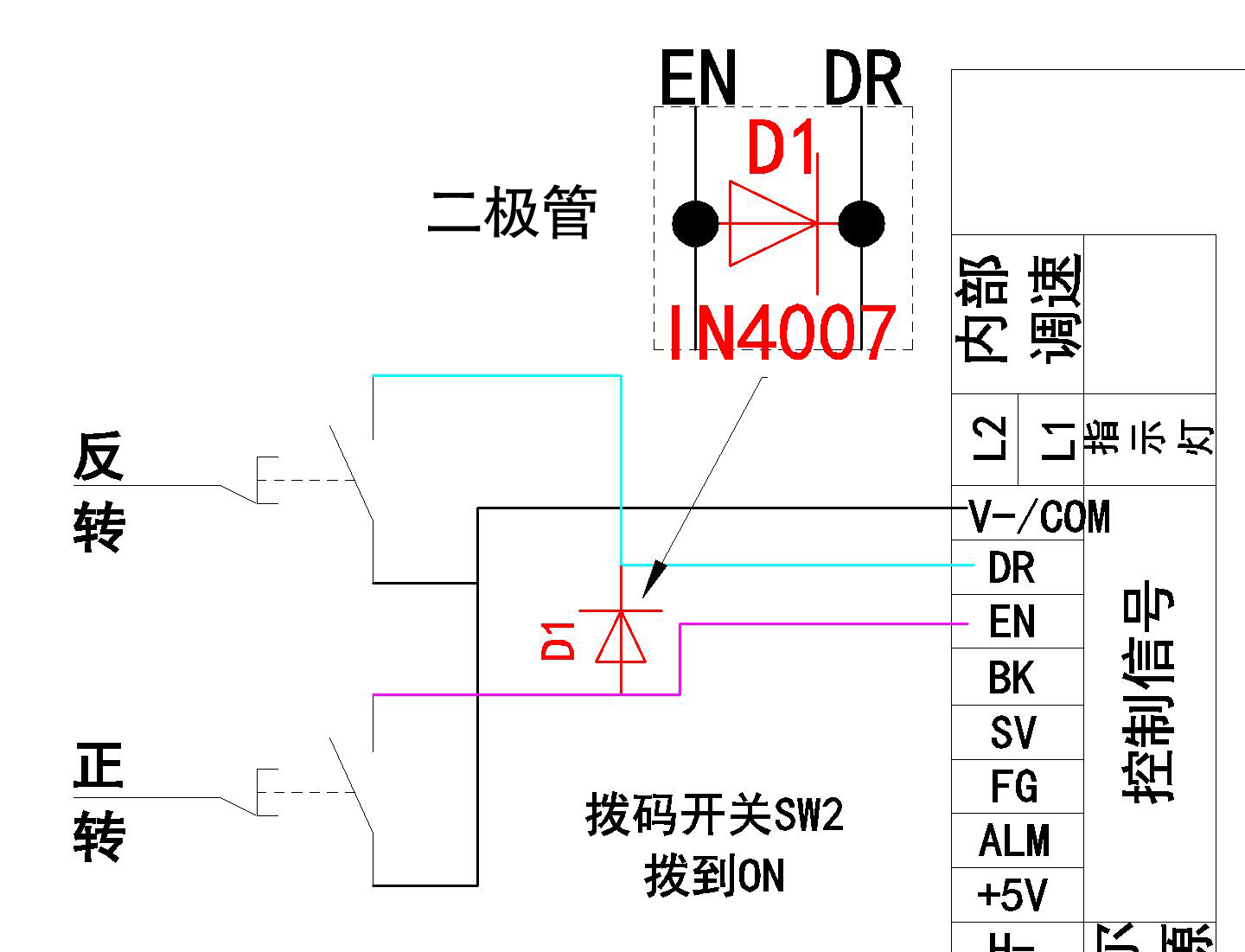

例如ZM-6615,是V-和DR短接电机是一个方向,断开是另外一个方向,而V-和EN短接是启动,V-和EN断开是停止,那么接三档自锁开关就需要一个下边的小电路,串一个二极管来实现,左转正传,中间停,右转反转。


联系方式:QQ:467102884  电话:18710050116(刘女士)
