时代超群触摸屏PLC一体机专机订制 (YSS)




        UN2043/UN2070/UN2010系列触摸屏PLC一体机是北京时代超群电器科技有限公司开发的集触摸屏显示和 PLC控制于一体的高度集成的产品。它可以大大节约用户的安装维护成本,是触摸屏和PLC的升级换代产 品。本章主要介绍UN2043/UN2070/UN2010系列触摸屏一体机的性能特点、规格、各部分说明、外形尺寸等。


1.1 产品概述

1.1.1 产品特点

  • 逻辑控制、模拟量输入输出(可选)、触屏显示于一体

  • 开关量输入:光耦隔离

  • 开关量输出:晶体管/继电器/晶体管继电器混合输出可选

  •  模拟量输入:可选,可以选择0-10V/0-20mA/4-20mA/PT100//NTC单独或混合输入,精度12 位

  •  模拟量输出:可选,可以0-10V/0-20mA/4-20mA,精度12位

  •  高速计数:常规两路20KAB相高速计数,最多可有三路AB相高速计数可选,可特别 定制为100K高速计数。单相计数可以根据客户要求定制。

  •  高速脉冲:常规两路100K高速脉冲,最多可做到四路200K高速脉冲(可选) l灵活定制。如果客户有特殊要求,也可以特别定制。

  • l全部采用可插拔端子,方便客户安装维护。 l触摸屏和PLC都可特殊加密,保护使用者的劳动成果。 l常规有触摸屏 USB 编程口和 PLC 编程口(232),另有 485 通讯口和网络接口可选。

  • l触摸屏支持 WINCE 系统,方便客户操作 lPLC 可以支持 MODBU RTU 通信协议,包括主机/从机模式,可组网多个 PLC 或其它设备 lLED背光 显示:UN2043/UN2070,800 × 480 分辨率, 65535 色数字真彩,丰富的动画效果 UN2100,1024 ×600 分辨率 l外观时尚大方、 宽屏显示、超轻、超薄机身设计,节约空间,方便安装 。

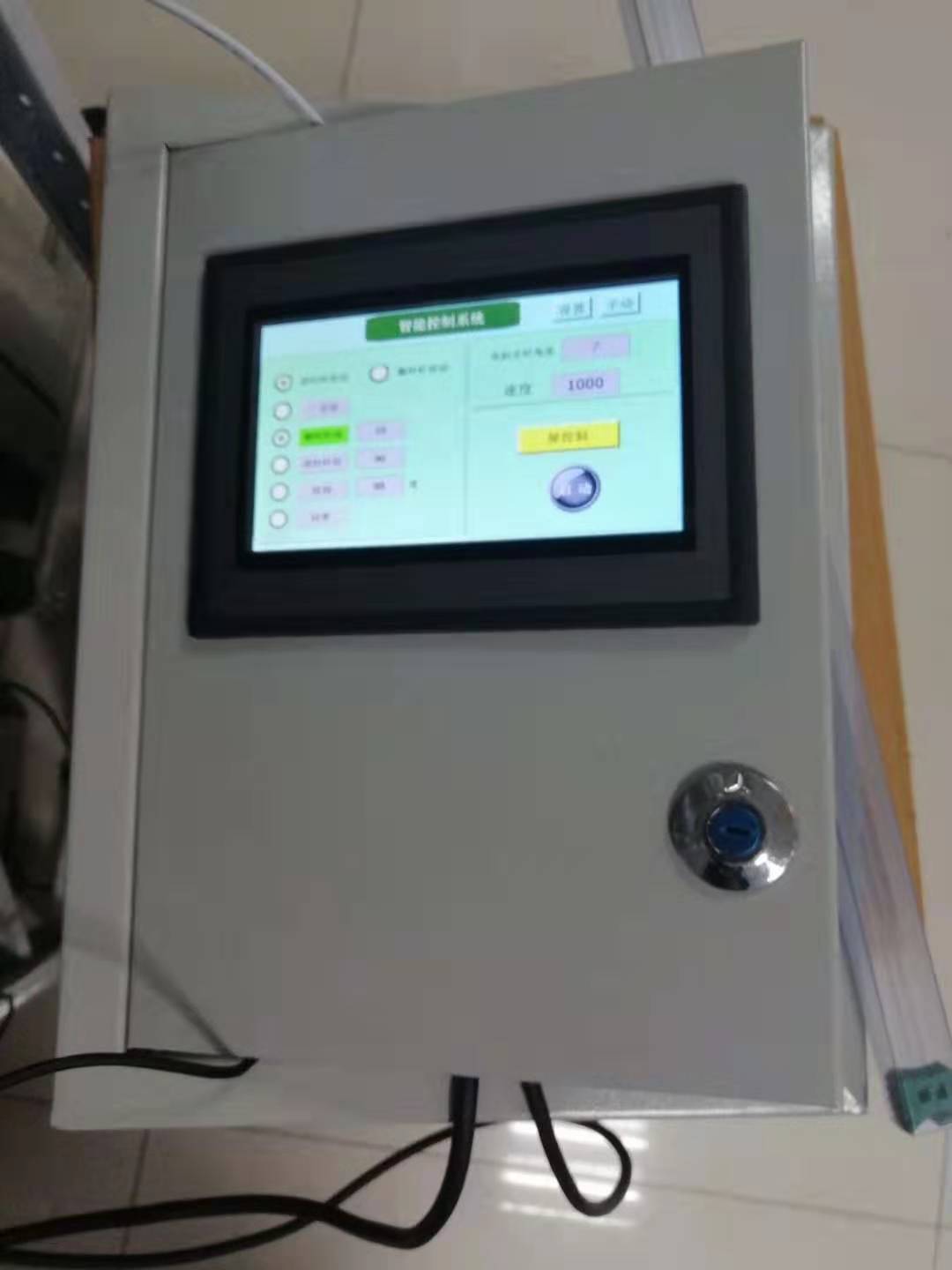

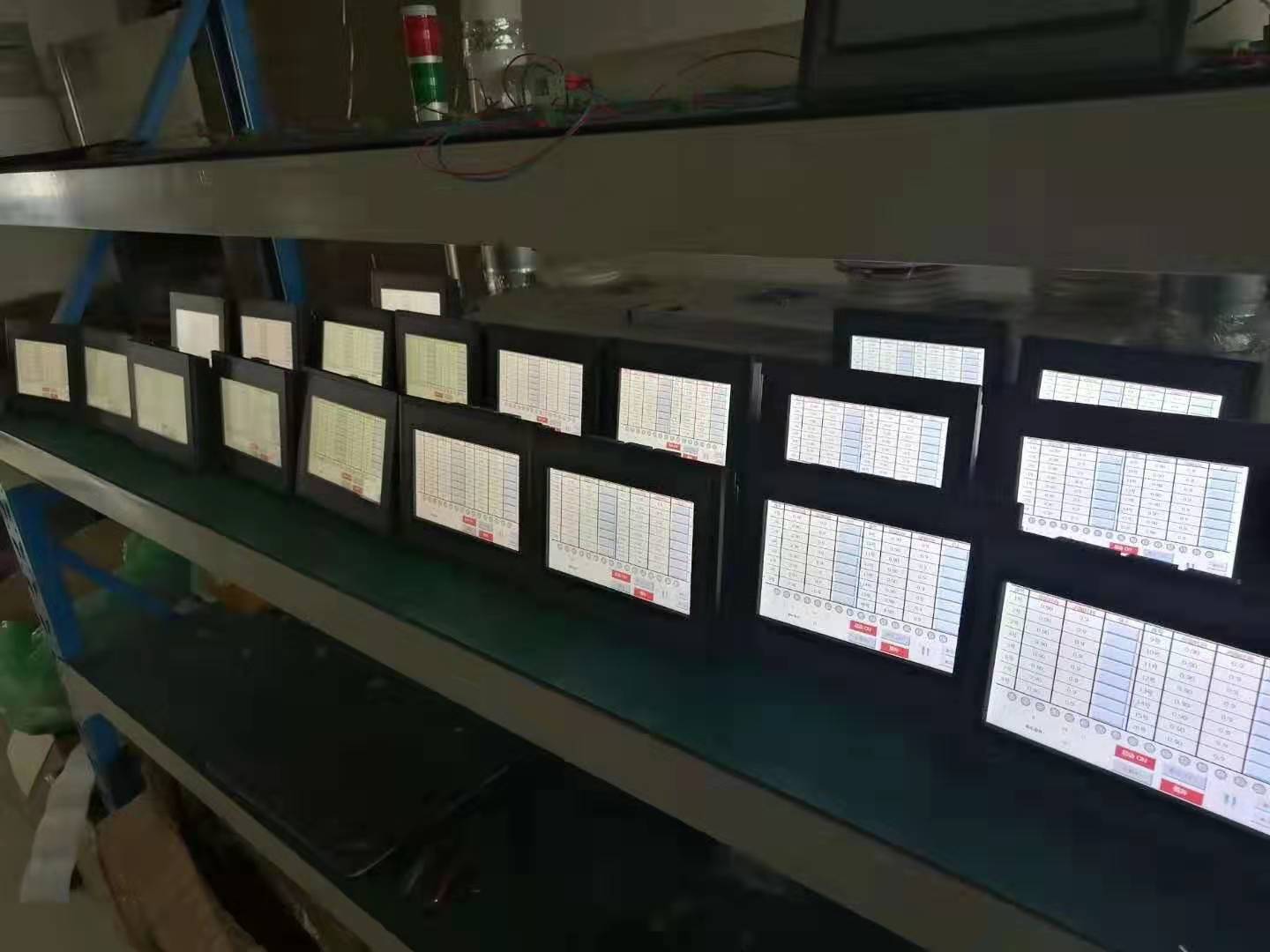

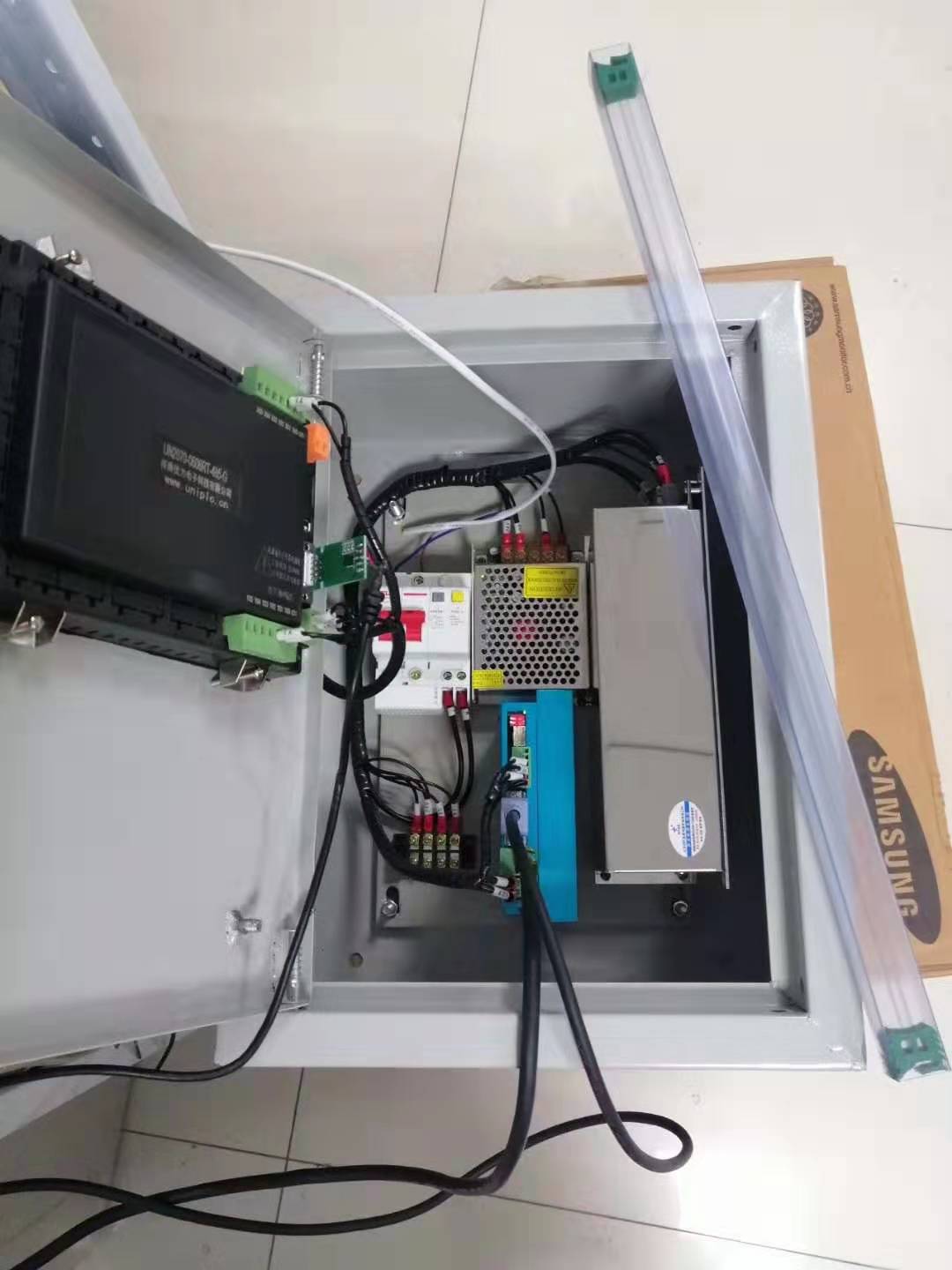

  • 微信图片_20200109173216.jpg  微信图片_20200109173224.jpg

  • l结构紧凑

  • l外型尺寸(mm):  UN2043:134×102×35

  •                            UN2070:203×149×46

  •                           UN2100: 274×194×49

  • l安装开孔尺寸(mm):

    UN2043:118.5*92.5

     UN2070:191×137

    UN2100:258.4×177.5

    lUN2150正在开发中(后补)

1.1.2 UN2043/UN2070/UN2100 型号命名 UN2 043- 1212 MR-6AD/2DA –PT/NTC/V/A/k  1 2 3 4 5 6 7

 1:系列名称 UN2系列:PLC类型为 UN20

2:显示器类型 043为4.3"触摸屏; 070为7"触摸屏;100为10"触摸屏

3:输入输出点数 1212:12入12出. 0208: 2入8出 1616:16入16出

4:输出类型 RT:继电器与晶体管混合输出 MR::继电器输出 MT:晶体管输出

5:模拟量或温度输入路数:1-12路

6:模拟量输出 1-8路

7:模拟量/温度输入类型 PT:PT100/PT1000 NTC:热敏电阻 B=3950 R25=10k  A:0-20MA/4-20MA V: 0-10V 电压 K:k 型热电偶输入 0-1540。

     技术咨询杨工:18001308796    QQ:1755105676
