客户定做送料机用密闭式同步带导轨滑台内置线轨强度高(LP)




上图为送料机设备,采用的是时代超群DSXM125系列半密闭是同步带导轨滑台,水平载重50kg.垂直载重30KG。内置线轨,强度比一般的同步要高很多。具有高等级机械效率;摩擦系数小,噪音低,维护少。密闭的设计,送料机,自动喷漆机,焊机设备常用。有效防止脏东西进入。

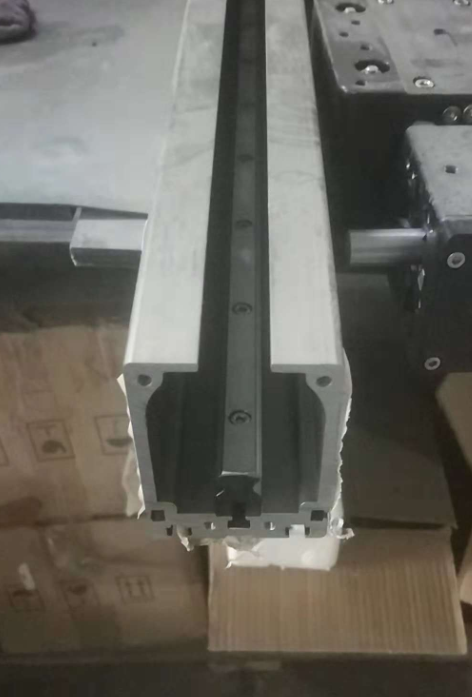

DSXM125C系列密闭同步带导,轨型材宽60MM,电机转一圈移动125MM,有效形行程可根据客户要求定制,最大可做到4米,你部线轨图如下

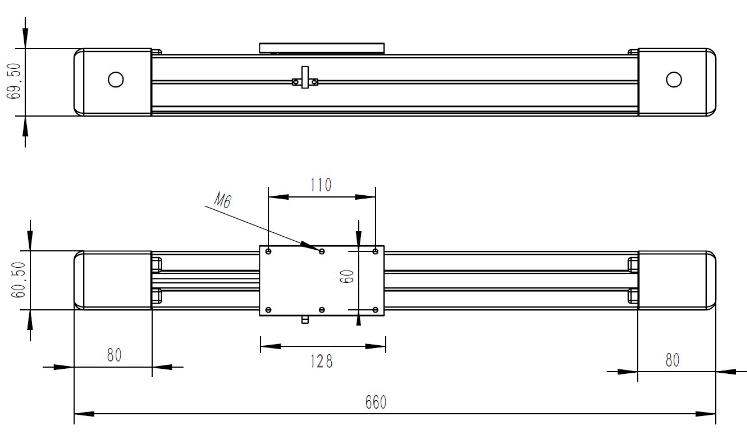

产品尺寸图如下:


此款导轨可装配86链接片,配86无步进电机,也可以装配80伺服连接片,配伺服电机。

客户选用的是86步进电机+减速机套装,因为客户的负载比较重,速度比较快,所以要求刚性比较大



三相混合式步进电机86HCY125AL3S-TK0,电机采用优质冷轧硅钢片和耐高温永磁体制造,业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡区。 步距角1.2°,扭矩6N.m,电流3.5A,机身高125MM,轴径Φ14MM,键5,出轴长30mm,广泛适用范围于激光、医疗、纺织、安防等行业.

配套的行星减速机PX80N004S0例减速比为1:4,减速后输出扭矩为18NM,回程间隙≤15,回差最低可到3弧分,减速器重量轻、体积小、传动比范围大、效率高、运转平稳、噪声低适应性强等特点。减速机广泛应用于冶金、矿山、起重运输、电力、能源、建筑建材、轻工、交通等工业部门。

1:低发热(静止时,电流几乎为零,无发热)

2:平滑(基于反馈编码器的空间矢量电流控制算法和矢量平滑滤波技术,对困扰传统步进电机的低频共振有很好的抵制作用)

3:高速响应(先进的伺服控制技术提供了大力矩输出,使得系统具有极高动态响应,步进伺服速度可到600-2000RPM)

4:适用行业:点胶机/木工机/焊接机/螺丝机/拉链机/绕线机/贴片机/包装机/雕刻机/激光机/LED/电子设备

联系方式:QQ:467102884  电话:18710050116(刘女士)
