客户定做同步轮带动完全同步滚珠丝杆XYZ模组(LP)




上图为客户定做的一套xyz滚珠丝杆模组。我们都知道同步带模组可以用光杆达到两轴同步的状态。滚珠丝杆。因为电机和导轨在同一直线上,很难做到同步,但是如上图可以添加同步轮。用皮带作为传动实现同步运行。客户Y轴采用HBX80丝杆导轨,导轨的轴承座伸出一段轴,用于固定同步轮,然后用皮带传动。两根丝杆用一个大一点的电机带,就实现了同步。X轴导轨侧装,做好固定连接片。Y轴采用小型材CBX系列导轨。体积小。轻快。image.png

Z轴上还有一个小型的CBX的直线导轨,,驱动器采用可以装在电机后边一体式驱动。占用空间小。具体产品如下:


HBX双线导轨,轨滑块为50mm*80mm,水平最大载重100KG,垂直载重50KG,定位精度0.03MM,可以做到有效行程2米以内。规格:1204、1605、1610;1605是指滚珠丝杠直径16,05是指螺距,螺距就是电机360度(也就是一圈)走的毫米

TB2db72mJfJ8KJjy0FeXXXKEXXa_!!840806142.jpgTB2bsZ2mJfJ8KJjy0FeXXXKEXXa_!!840806142.jpg

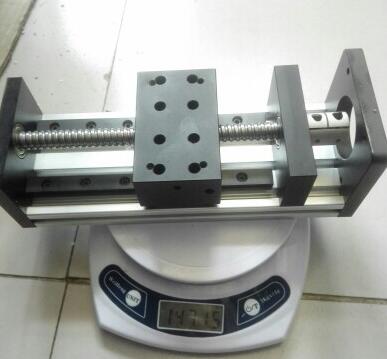

时代超群CBX-ZC系列线性滚珠丝杠直线导轨滑台水平载重30kg,垂直载重10kg,定位精度0.03MM,上图CBX1204-100-ZC,有效行程100mm,丝杠规格为1204滚珠丝杠,即12mm直径,4mm导程,此系列有效行程可做到1500mm,可做成1605、1610规格的滚珠丝杠可配42/57步进电机、60闭环步进电机,40/60伺服电机等。



混合式两相步进电机57HBP112AL4-TF0三相混合式步进电机 步距角1.8°,扭矩2.4N.m,电流3A,机身高112MM,轴径Φ8MM,铣扁,出轴长21mm,采用永磁硅钢片造,低碳环护,力矩,与其他品牌步进电机相比具有定位精度高,输出力矩高,响应频率高,运行噪音低,动态特性好等特点及优势。广泛适用范围于激光、医疗、纺织、安防等行业。

IMG_4203 拷贝.jpg

ZD-M57P两相步进电机驱动器,微型设计,安装便利,可与 57 步进电机一体化;散热铸铝封闭型外壳;停止运行时自动半流,无锁相噪声;并行接口高速光电隔离,兼容3.3-5V 和12-24V 逻辑电平;电流 2-4.5A 连续可调;1/2/4/8/16/32/64/128 细分可选。

联系方式:QQ:467102884  电话:18710050116(刘女士)
