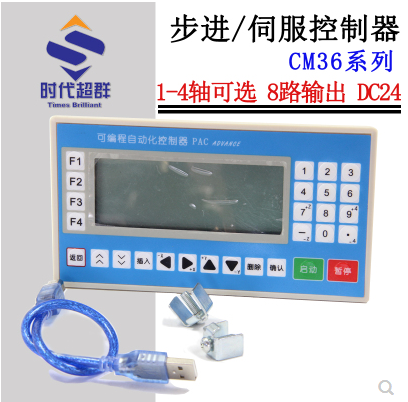

开关控制同步带，通断一次往复一次。控制器型号：CM36L-10
CM36L系列适用于焊接、钻孔、切割、分度、冲床等单，双，多轴机械的控制。8路输出 16路输入 可以拓展板 转16路输出 24路输入 支持的指令： 快速位置，相对位置，****位置，设置基准，延时时间，****跳转，条件跳转，程序循环，控制输出，机械寻零，连续脉冲，初始件数，工件计数，顺向 R 圆，逆向 R 圆，顺向 IJ，逆向 IJ... 本产品操作方便简洁，界面显示直观明了，具有较强的功能及稳定的性能，在系统操作、安全、加工精度及加工效率方面具有突出特点。FSTN，192×64 分 辨率，高对比度图形式液晶显示界面；采用符合中国特色的汉字指令形式编写 零件程序；输入输出采用软件配置方式灵活设置。具有较高的性能，价格比。 程序：同步带有效行程1米 01 条件跳转：A01 输入口 ：1 条件：断 目的标号：01 02 ****位置：A00 X：1000.000 F：1000 03 条件跳转：A03 输入口 ：1 条件：断 目的标号：03 04 ****位置：A00 X：0000.000 F：1000 05 ****跳转：A00 目的标号：01 参数： X轴分子：1 X轴分母：75 电机：

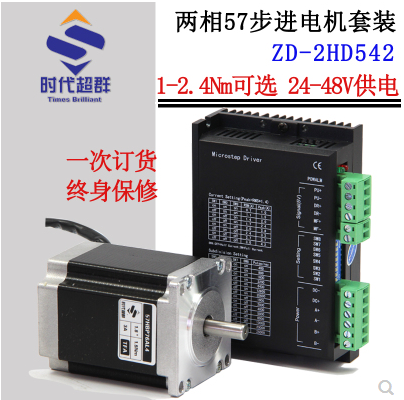

驱动器细分改成1000脉冲一圈 搭配时代超群步进电机效果更好，时代超群电机采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。 同步带：

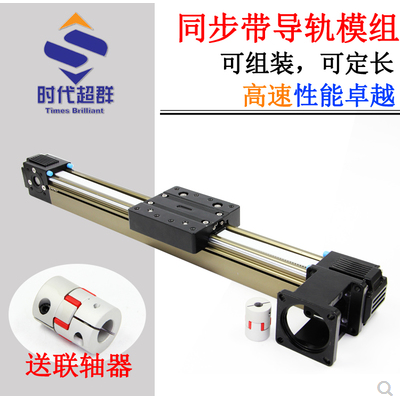

45*45同步带，电机转一圈步进滑块走75mm。 DS45M75系列同步带，可配42、57步进电机 60伺服电机此系列同步带有效行程可做到50mm-3000mm，水平载重20kg.同步带采用高刚度铝合金做机体；运行速度快，最大可到2000mm/s；有效行程大，最长可做到3米；可任意组装，接收非标定制；具有高等级机械效率；摩擦系数小，噪音低，维护少。
THE END
