步进电机 伺服电机控制器 可编程控制器套装DY-IS使用案例(ZHM)



接近开关

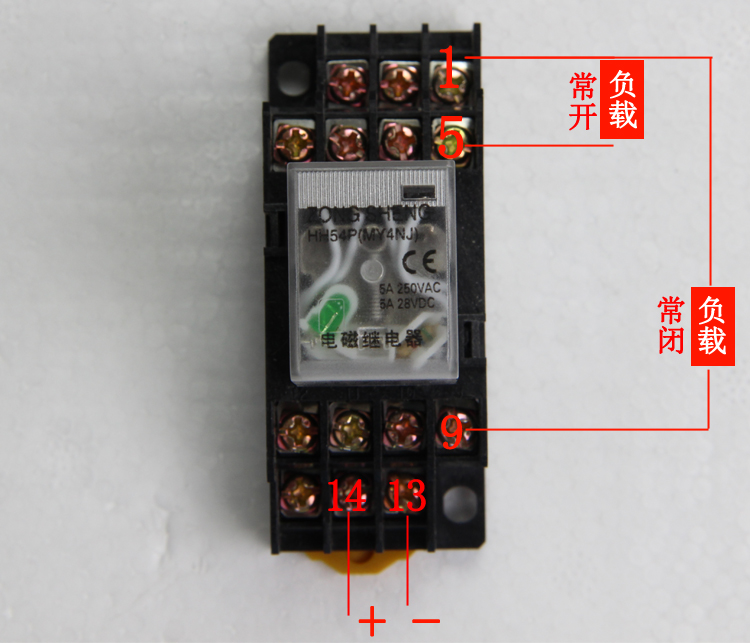

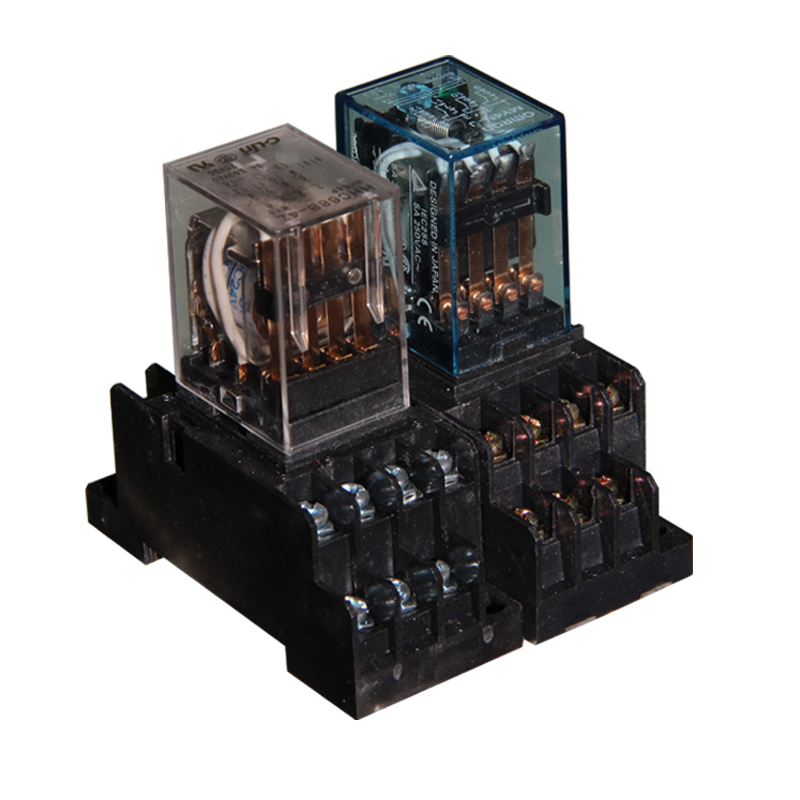

继电器

       一些客户不是很了解控制器程序指令的意思, 故编辑了简单程序,客户按照操作流程输入(下面有流程图),可以更快了解并使用。如遇问题可拨打15210337990 张 咨询

说明书下载地址:复制并转到:https://pan.baidu.com/s/1nuCXHCP

编程实例:开关感应一下,电机走一下。

控制接线:

程序:输入接控制器 “外部启动

00 SPEED  速度单位:Hz/s 数值越大电机速度越快。

01 G-LEN  位移量单位:脉冲 数值越大电机走的多。

02 END     程序结束 等待下次启动指令重新00开始。

开关通一次程序00-02运行一遍,常见问题:开关一直通=电机一直走

编程实例:电机走一下,输出通1秒后断开。

控制接线:

程序:输出接控制器 “输出1

00 SPEED  速度单位:Hz/s 数值越大电机速度越快。

01 G-LEN  位移量单位:脉冲 数值越大电机走的多。

02 OUT     控制输出:1000可以控制输出口打开。

03 DELAY  延时功能:单位毫秒 延时1秒输入1000。

04 OUT     控制输出:0000可以控制输出口关闭。

05 END     程序结束 等待下次启动指令重新00开始。

常见问题:输出打不开:24V+接控制的24v,确保继电器24v和输出是回路,检测02 04 参数是否符合要求。

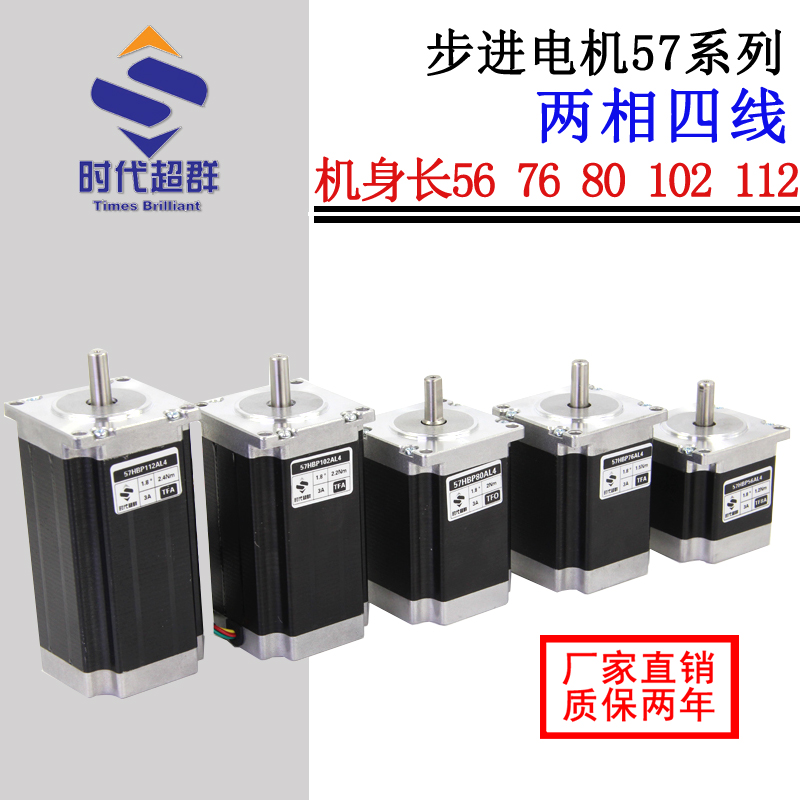

配套电机:


搭配时代超群步进电机使用效率更高,时代超群电机采用优质冷轧硅钢片和耐高温永磁体制造,采用业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡区。

操作流程图:

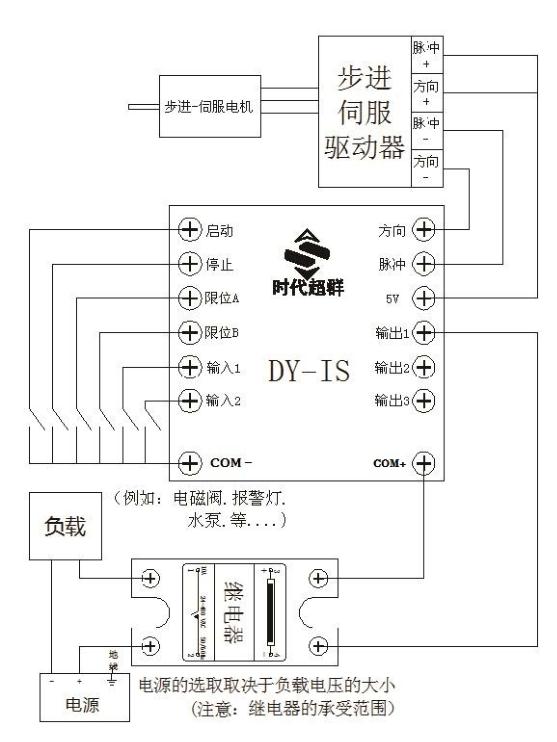

接线图:

THE END
