时代超群直流伺服低压伺服电机配套驱动器DMS-055A、DM-055B、DM-055C编码器接线定义参考 (YSS)





    DMS-055A 驱动器采用差分式接口电路可适用差分信号,单端共阴及共阳等接口,内置高速光电耦合器,允许接收长线驱动器,集电极开路和 PNP 输出电路的信号。在环境恶劣的场合,我们推荐用长线驱动器电路,抗干扰能力强。


    上图为时代超群直流伺服电机驱动器DM-055B

    驱动器工作需要接上 20~50VDC 的电源,电压根据电机的额定电压来选择,电机的 UVW 和编码器已做好插头,直接插在驱动器上,如果需要加长线可做转接线加长。此版本提供光耦输出的 报警信号、到位信号、编码器零点信号,可以根据需要连接。

0[Z2L_QF%GE7AVZ1VO]M%MQ.jpg         2FC1B01CB3220B75F5C76E2201F40AC7.jpg

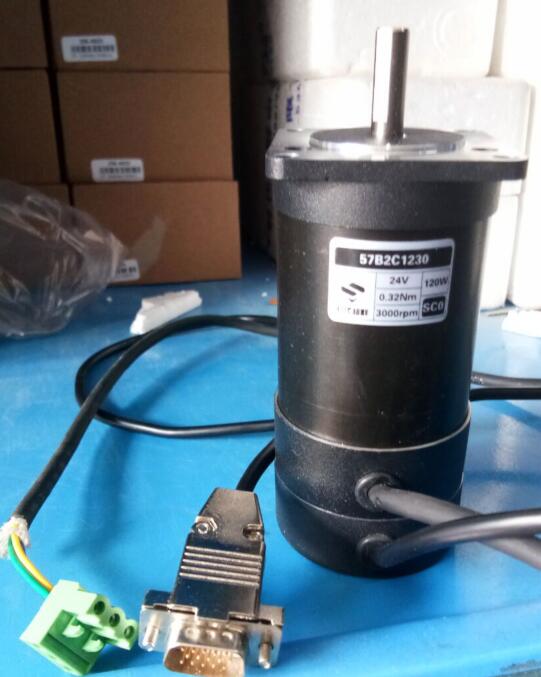

    图一为直流无刷伺服电机57B2C1230-SC0(57法兰、24V、120W、3000转),配套驱动器为DMS-055A.

    图二为低压伺服电机40A2A01030-SC0(40法兰、24V、100W、3000转)。配套驱动器为DM-055B.

    常用于雕刻机、医疗、全自动剥线机等等。

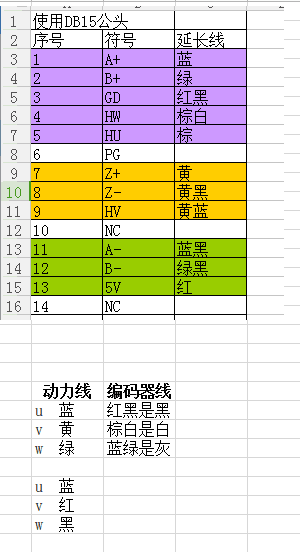

详细接线定义可以参考如下:




     技术咨询 杨工:18001308796!
