上图为一台打孔机设备，设备采用了110步进电机和蜗轮蜗杆减速机。设备应用范围非常广。时代超群步进电机采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。

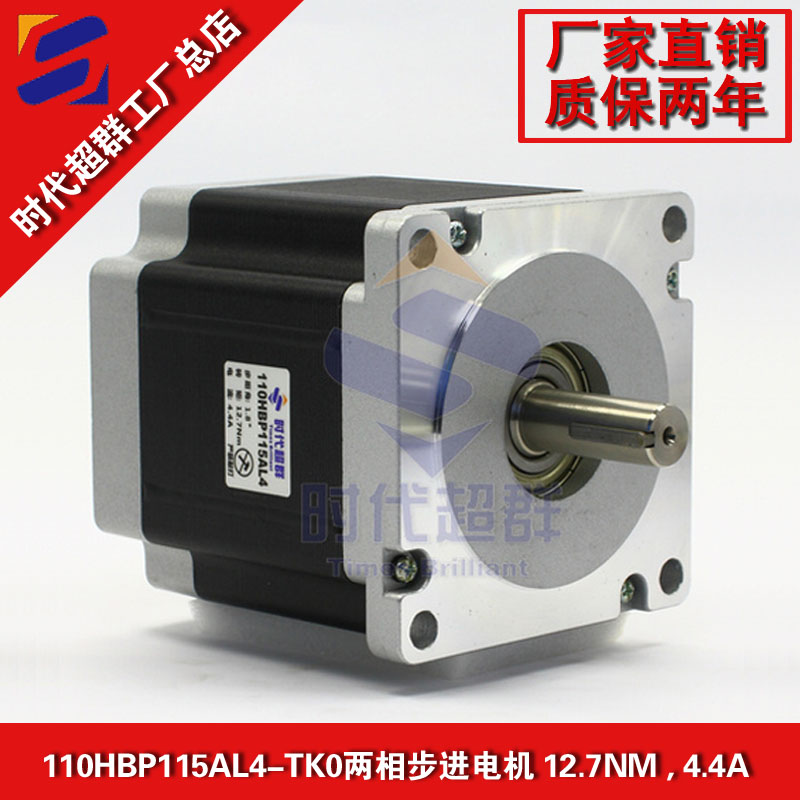

110HBP115AL4-TK0两相混合式步进电机 步距角1.8°，扭矩12.7N.m，电流3A，机身高115MM，轴径Φ19MM，键6，出轴长44mm，具体参数见下表。

蜗轮蜗杆减速机的主要特点是具有反向自锁功能，可以有较大的减速比，输入轴和输出轴不在同一轴线上，也不在同一平面上。但是一般体积较大，传动效率不高，精度不高。我公司生产的蜗轮蜗杆机械结构紧凑、体积外形轻巧、小型高效；热交换性能好、散热快；安装简易、灵活轻捷、性能优越、易于维护检修；运行平稳、噪音小、经久耐用；使用性强、安全可靠性大我公司生产RV30  RV40   RV50   RV63   RV75   RV90多种系列可供选择！

蜗轮蜗杆安装尺寸图

减速机如何选型：

1.考虑输出所需扭矩：

输出扭矩=电机扭矩*减速比*效率＞实际需要的扭矩≤减速机能承受的额定扭矩

注意：好多人认为电机转矩乘以减速比就是减速机输出的转矩了。其实这是个误区。减速器有自身承受的额定输出转矩和最大输出转矩。此款12.7N.M步进电机，如果在配个20速比的蜗轮蜗杆;按照上面说的 输出转矩就能达到254N.M了。根本没有考虑减速机能承受的额定扭矩，和输出效率问题（蜗轮蜗杆为60%输出效率）

速比的选择及额定输出扭矩

联系方式：QQ:467102884  电话：13811070445（刘女士）
