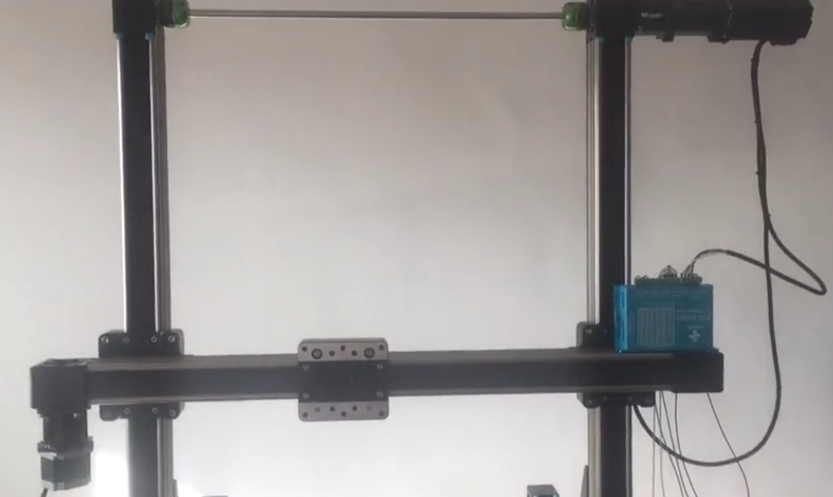

上图为时代超群DS60M125系列同步带组成的XYZ三轴控制模组，配的是57步进电机及驱动器，其中垂直高度电机需要额外增加减速机，因垂直方向受力更大。导轨滑台座体为一次性铝挤压成型，较普通钢板或铝板拼接而成的座体，刚性好，直线度高，抗扭曲性强等特点，从而有效提高了滑台整体的强度和精度。
此类型滑台由同步带传动，噪音轻，有效行程选择空间大，负载力矩大，速度快；此系列同步带可任意组装，接收非标定制；具有高等级机械效率；摩擦系数小，噪音低，维护少。具体参数如下： 导轨规格：60*60mm 导轨材质：铝合金+轴承钢 滑块规格：130*115mm 滑块材质：铸铝+4轴承U槽轮（直径25mm），全封闭防尘免维护结构 长度：4米以内任意尺寸 直度/扭拧度: <=0.03/300mm 每米重复定位精度：0.1mm ****扭矩：50N.m ****速度：15m/s ****容许动量：25kg.m/s 水平****承载力：100kg 垂直****承载力（提升力）：50kg 导程（同步轮周长）：125mm(电机转动一圈滑块移动距离) 同步带规格：聚氨酯钢线HTD5m，宽度25mm 同步带轮齿数：25齿 颜色：哑香槟色
时代超群两相混合式步进电机57HBS56AL4-TF8 步距角1.8° 扭矩1.2N.m，电流3A，机身高56MM，出轴长22mm，轴径Φ6MM或者Φ8MM，步进电机57HBP102AL4-TF0 步距角1.8°，扭矩2.2N.m，电流3A，机身高102MM，轴径Φ8MM，铣扁，出轴长21mm，均可搭配ZD-2HD430步进驱动器，效果非常好。 ZD-2HD430高集成度高可靠性;接口采用超高速光耦隔离;****输入电压：DC 42V(峰值);短路、过流、过热保护功能;****输出电流3A;整步、二细分、四细分、八细分、十六细分可调;输出电流连续可调;短路、过流、过热保护功能自动保护;自动半流锁定;支持脱机、使能、锁定等功能。 MC36L系列可编程自动化控制器是全新开发的单轴，双轴，三轴，四轴4种控制系统，具有微米（μm）级精度控制功能，可实现复杂的专机控制需求；具有丰富的输入/输出信号控制功能，可实现多种信号的检测和输出的复杂控制功能。
57闭环57EBP98ALC-TF0,2.2NM步进电机驱动器套装及配套驱动器HBS57，高性价比，DC20-70V供电（带57电机建议DC24V），配套1000线编码器，高速响应好，力矩大，广泛应用于雕刻机,需要高速高力矩的场合。配套驱动器HBS57全新32位DSP数字式57闭环步进电机驱动器，雕刻机、数控设备可用。PWM电流控制，噪音极低，高速力矩比普通驱动器大40%。电压：DC16-70V（带57电机建议DC24V）细分：256细分 配套PX系列行星减速机PX57N010S0为例减速比为1:10，输出扭矩为2.2nm*10*80%=17.6nm＞减速机输出转矩15NM，所以输出静扭矩为15NM。步进电机转速越高扭矩越小，实际使用的时候大概在10NM左右。
联系方式：QQ:467102884 电话：13811070445（刘女士）
