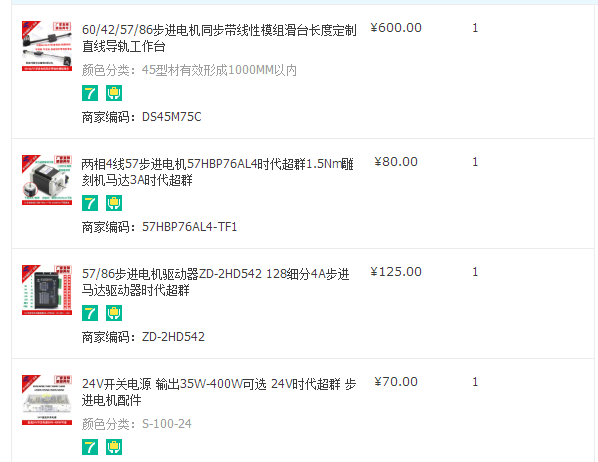

有效一米同步带导轨配1.5NM步进电机驱动套装设置回零限位(LP)




时代超群同步带导轨滑台座体为一次性铝挤压成型,较普通钢板或铝板拼接而成的座体,刚性好,直线度高,抗扭曲性强等特点,从而有效提高了滑台整体的强度和精度。;滑台由同步带传动,噪音轻,有效行程选择空间大,负载力矩大,速度快;广泛应用于喷涂、点胶、焊接、贴片、切割、喷绘、搬运、多维机械手及其它各种需求直线传动行业。


DS45M75系列同步带,可配42、57步进电机 60伺服电机,此系列同步带有效行程可做到50mm-3000mm,水平载重20kg.上图导轨为DS45M75C-1000,有效行程1000MM ,导程75MM 导轨宽45MM,同步带采用高刚度铝合金做机体;运行速度快,最大可到2000mm/s;有效行程大,最长可做到3米;可任意组装,接收非标定制;具有高等级机械效率;摩擦系数小,噪音低,维护少。


此款同步带可以加入限位开关,用于回机械零点


同步带专用回零点限位开关。

客户速度要求不高的情况下下可以搭配时代超群步进电机,步进电机采用优质冷轧硅钢片和耐高温永磁体制造,采用业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡区。


配57HBP76AL4-TK0两相混合式步进电机 步距角1.8°,扭矩1.5N.m,电流3A,机身高76MM,轴径Φ8MM,D轴,出轴长22mm,可配刹车。搭配精密星星减速机。广泛适用范围于激光、医疗、纺织、安防等行业。



ZD-2HD542是我公司采用自主研发的高性价比的细分驱动器,特别适合大批量低成本用途,同时具有优越的性能。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种,SW4 可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,极具竞争力和吸引力。

ZD-2HD542两相步进电机驱动器低价格,高速力矩大;供电电压可达50V;输出电流峰值可达4.2A(均值3.0A);三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4,6,8 线两相步进电机;光隔离差分信号输入,脉冲最高响应频率最高可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便,八档可选;4 位拨码,共15 档细分;具有过压、短路等保护功能;双极恒流PWM 驱动输出。



MC36L-30可编程自动化控制器是全新开发的三轴控制系统,具有微米(μm)级精度控制功能,可实现复杂的专机控制需求;具有丰富的输入/输出信号控制功能,可实现多种信号的检测和输出的复杂控制功能。

CM36L适用于焊接、钻孔、切割、分度、冲床等单,双,多轴机械的控制。

本产品操作方便简洁,界面显示直观明了,具有较强的功能及稳定的性能,在系统操作、安全、加工精度及加工效率方面具有突出特点。FSTN,192×64分辨率,高对比度图形式液晶显示界面;采用符合中国特色的汉字指令形式编写零件程序;输入输出采用软件配置方式灵活设置。具有较高的性能,价格比。

技术特点

✔ 实现X单轴;X,Y两轴;X,Y,Z三轴;X,Y,Z,A四轴控制

✔ 数字插补技术实现X-Y直线插补,X-Y圆弧插补功能

✔ 梯形加减速控制

✔ 位置指令范围-99999.999mm ~ +99999.999mm

✔ 最小指令单位0.001mm,指令电子齿轮比分子1~99999,分母1~99999

✔ 16路光电隔离输入,8路光电隔离输出;扩展后可达32路输入与输出

✔ 输出采用mos管控制通断,每通道750mA阻性负载,200mA感性负载。

✔ 具有反向间隙补偿功能

✔ 速度倍率功能,多级调节

✔ 位置比较,连续脉冲,多输出口控制等丰富汉字指令,编程简单易懂

✔ 选择性I/O功能配置功能

✔ 可存储20个程序

✔ 提供操作级,设备级密码管理功能。方便设备管理

✔ 提供时间锁功能。方便收取尾款。

✔ 支持外接扩展模块,自动识别模块输入输出数量。

✔ 程序指令的隐藏与显示功能。

✔ 提供软件限位功能

✔ 提供各轴坐标,计件数值掉电记忆功能。

联系方式:QQ:467102884  电话:13811070445(刘女士)
